ราดาร์ สเปคตรัม การติดตามไฟฟ้าแสง ราดาร์ ระบบป้องกัน ระดับหลากหลาย การตอบสนองภัยคุกคาม
Ⅰรายละเอียดสินค้า

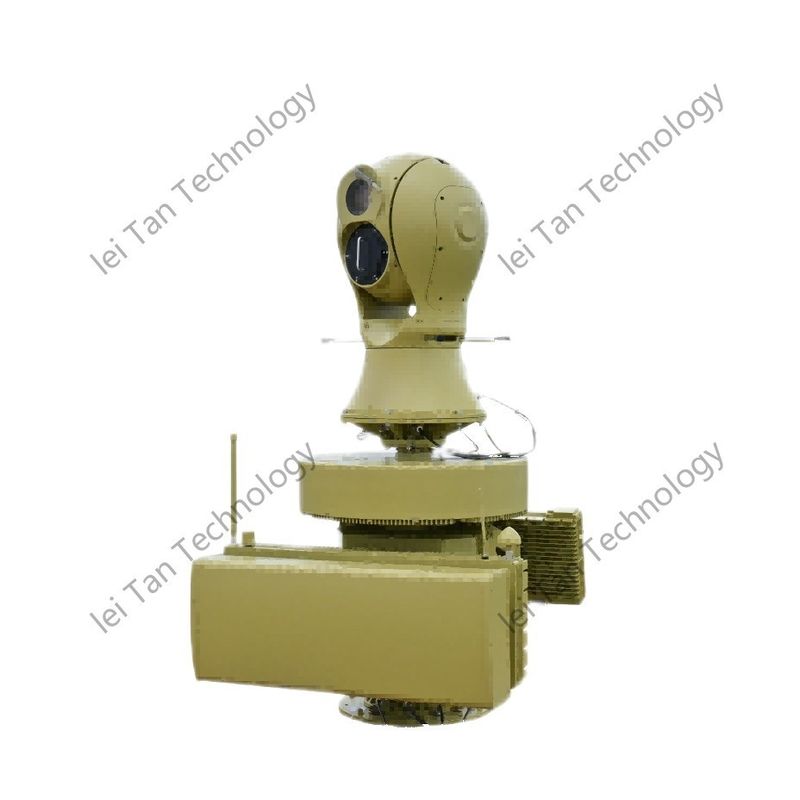

ระบบป้องกันราดาร์แบบบูรณาการ ระบบป้องกันราดาร์ติดตามแสงไฟฟ้า (IRSPT-RDS)และกวาดล้างภัยคุกคามในเวลาจริงรวมถึงราดาร์ที่ทันสมัย วิเคราะห์สเปคตรัม และเทคโนโลยีการติดตามไฟฟ้าแสง ระบบนี้ให้ความรู้สถานการณ์ที่ครบถ้วน และความสามารถในการตอบสนองอย่างรวดเร็ว สําหรับกองทัพความมั่นคงในประเทศและการปกป้องพื้นฐานสําคัญ
IRSPT-RDS รวมริดาร์ประสิทธิภาพสูงสําหรับการตรวจจับระยะไกล การติดตามสเปคตรัมอิเล็กทรอนิกส์เพื่อการรับรู้สัญญาณ (SIGINT)และการติดตามไฟฟ้าออปติก / อินฟราเรดความละเอียดสูง (EO / IR) สําหรับการตั้งเป้าแม่นยําสถาปัตยกรรมแบบจําลองของมันทําให้สามารถบูรณาการได้อย่างต่อเนื่องกับเครือข่ายการป้องกันที่มีอยู่ โดยการรับประกันความสามารถในการทํางานร่วมกันกับระบบการบัญชาการและควบคุม (C2)
ระบบนี้ถูกสร้างขึ้นเพื่อตอบสนองกับภัยคุกคามหลายระดับ โดยอัตโนมัติจัดอันดับภัยคุกคามขึ้นอยู่กับความรุนแรง และนํามาตรการตอบสนองที่เหมาะสม.ไม่ว่าจะเป็นการเผชิญหน้ากับเครื่องบินไร้ผู้ขับเคลื่อน, ปืนยนต์, หรือการโจมตีอิเล็กทรอนิกส์ (EW) ที่เป็นศัตรู, IRSPT-RDS รับประกันผลการป้องกันที่ดีที่สุดในสภาพแวดล้อมปฏิบัติการที่ซับซ้อน.
Ⅱลักษณะสินค้า
1เทคโนโลยีฟิวชั่นหลายเซนเซอร์
การตรวจจับด้วยราดาร์: ราดาร์แบบสแกนอิเล็กทรอนิกส์แบบทํางาน (AESA) ความละเอียดสูง สําหรับการครอบคลุม 360°การติดตามสเปคตรัม: การวิเคราะห์สัญญาณในเวลาจริงเพื่อตรวจพบและจัดหมวดหมู่ภัยคุกคามที่ใช้ RF การติดตามไฟฟ้าแสง: กล้อง EO / IR ที่ใช้เครื่องรับรู้เป้าหมายที่ใช้ AI เพื่อติดตามความแม่นยํา
2การตอบสนองต่อภัยคุกคามแบบปรับตัว
การจัดหมวดหมู่ภัยคุกคามอัตโนมัติ: อัลการิทึมที่ขับเคลื่อนโดย AI ประเมินระดับภัยคุกคาม (ต่ํา, กลาง, สูง)ปฏิหาริติแบบไดนามิค: ปรับยุทธศาสตร์การตอบสนอง, รวมถึงการฆ่าอ่อน (jamming) และการฆ่าหนัก (interception)
3ความสามารถในการทําสงครามแบบเน็ตเวอร์คอม
การบูรณาการ C2 อย่างต่อเนื่อง: เหมาะสมกับเครือข่ายป้องกันมาตรฐาน NATOการแบ่งปันข้อมูล: การแลกเปลี่ยนข้อมูลขู่ในเวลาจริง กับระบบพันธมิตร
4. ความเคลื่อนไหวสูง การจัดจําหน่ายอย่างรวดเร็ว
การออกแบบแบบโมดูล: สามารถติดตั้งในยานพาหนะ, บนเรือ, หรือติดตั้งในสถานที่คงที่การจัดตั้งรวดเร็ว: ใช้งานได้เต็มที่ภายในไม่กี่นาที
5การดําเนินงานทุกอากาศ ทุกพื้นที่
ความทนทานต่ออากาศ: สามารถทํางานได้ในสภาพที่รุนแรง (ฝน ฝุ่น พายุทราย)EMI/EMP Hardened: ทนต่อการขัดขวางทางอิเล็กทรอนิกส์และภัยคุกคามทางไซเบอร์
Ⅲ. ฟังก์ชันสินค้า
1การตรวจจับราดาร์
การตรวจจับระยะไกล: สามารถตรวจจับภัยคุกคามจากอากาศและพื้นดินได้สูงถึง 200 กิโลเมตรการติดตามเป้าหมายหลายเป้าหมาย: ติดตามเป้าหมาย 500+ เป้าหมายพร้อมกันด้วยความแม่นยําสูงow-Observable Target Detection: สามารถระบุเครื่องบินลับและเครื่องบินไร้คนขับขนาดเล็กได้
2การติดตามความถี่ การทําสงครามอิเล็กทรอนิกส์
การวิเคราะห์สัญญาณ RF: ระบุและตามหาแหล่งระจายราดาร์, การสื่อสาร และแหล่งจมสัญญาณการจับลายนิ้วมือสัญญาณอัตโนมัติ: ระบุสัญญาณของภัยคุกคามที่รู้จัก (เครื่องบินไร้คนขับของศัตรู ระบบ EW)การหลอกลวงการรบกวนที่ทํางาน: สะกดสัญญาณของศัตรูด้วยมาตรการตอบสนองที่ปรับตัว
3การติดตามไฟฟ้าแสง
การถ่ายภาพความละเอียดสูง: กล้อง EO / IR ให้การเฝ้าระวังกลางวันและกลางคืนเรียกว่าเลเซอร์: นําทางเครื่องกั้นหรืออาวุธพลังงานที่ถูกต้องการจดจําที่ใช้ AI: ประเภทเป้าหมาย (UAVs, rocket, vehicles) ในเวลาจริง
4. การละเมิดภัยคุกคามหลายระดับ
มาตรการฆ่าที่อ่อนแอ:การยับยั้งอิเล็กทรอนิกส์ (RF GPS spoofing)มาตรการตอบสนองอินฟราเรดที่ถูกกํากับ (DIRCM)มาตรการฆ่าอย่างหนัก:การบูรณาการกับระบบป้องกันโจมตีการตรวจจับด้วยเลเซอร์ (ไม่จํากัด)
5. การควบคุมอํานาจ (C2) การบูรณาการ
การแสดงภาพสนามรบในเวลาจริง: แสดงข้อมูลการคุกคามบนดัสบอร์ดที่รวมกันโปรต็อกอลการตอบสนองอัตโนมัติ ระบบป้องกันที่วางโปรแกรมไว้ก่อน เพื่อตอบสนองอย่างรวดเร็วการทํางานทางไกล: สามารถควบคุมผ่านดาวเทียมที่ปลอดภัยหรือสายวิทยุที่เข้ารหัส
Ⅳ. ปริมาตรสินค้า
| ตัวชี้วัดการทํางาน | |
| การตั้งค่าแบบมาตรฐาน | UAD-XTF-PZGLE05 (ราดาร์, สเป็คตรัม, อิเล็กทรรออปติกัล, การยับยั้ง, การหลอกลวง, เครื่องควบคุมและโปรแกรมบริหาร) |
| ระยะทางการตรวจจับ | ≥5KM |
| ระยะความถี่การตรวจจับ | 70 MHz ถึง 6000 MHz หมายเหตุ: ช่วงความถี่อื่น ๆ สามารถปรับแต่งได้ |
| ความถี่ที่หลอกลวง | GPS/GALILEO/GLONASS/เบดู |
| ระยะห่างที่หลอกลวง | ≥1KM |
| ระยะความถี่การขัดขวาง | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| ปริมาตรราดาร์ | ปริมาตรรายละเอียดดังต่อไปนี้: ปริมาตรการทํางานของโมดูลราดาร์ |
| ปริมาตร optoelectronic | ปริมาตรไฟฟ้าแสงสว่าง ปริมาตรรายละเอียดมีอยู่ในตารางด้านล่าง *4 ปริมาตรการทํางานของโมดูลไฟฟ้าแสงสว่าง |
| ตัวชี้วัดกล | |
| ความต้านทานลม | 10ลมแรง |
| อุณหภูมิการทํางาน | - 40°C55°C |
| อุณหภูมิการเก็บรักษา | - 45°C65°C |
| ระดับการป้องกัน | IP65 |
| ความชื้นในการทํางาน | ≤95% |
| อินเตอร์เฟซข้อมูล | RJ45 |
| สายพานไฟฟ้า | โวลเตจ: 220V พลังงาน: ≤550W (โหมดการตรวจจับ) ≤1950W (โหมดการแก้ไข) |
| น้ําหนัก | 250 กิโลกรัม |
| ขนาด | 850mmx850mmx1700mm |
| ลักษณะของแพลตฟอร์ม | รายการขาวและรายการดํา การตรวจจับในเวลาจริง การติดตามทางออทคอม การแก้ไขด้วยมือ แผนที่ GIS การเก็บข้อมูล การสอบถามเหตุการณ์ |
| ปริมาตรตัวชี้วัดของโมดูลตรวจจับสเปคตรัม | |
| ระยะความถี่การตรวจจับ | 20MHz-6GHz |
| วงศ์รัศมีการตรวจจับ | ≥5km |
| กําหนดระยะทางรัศมี | ≥5 กิโลเมตร สามารถจําได้บางยี่ห้อและรุ่น โดรน |
| มุมการตรวจจับ | 360° |
| ความผิดพลาดความแม่นยําของการวัดมุม (รากเฉลี่ยสี่เหลี่ยม) | ระยะทาง 5 กิโลเมตรหรือมากกว่า ≤ 1° |
| ความสูงการตรวจสอบขั้นต่ํา | <0m |
| ปริมาตรของตัวชี้วัดโมดูลการขัดขวาง | |
| ระยะความถี่การขัดขวาง | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| สายพานไฟฟ้า | 50W |
| ระยะทางการแทรกแซง | 3 กิโลเมตร |
| ปริมาตรของโมดูลราดาร์ | |
| ระบบการทํางาน | ระบบเรียงแบบระยะ (การสแกน azimuth + การสแกนระยะความสูง) |
| ระยะความถี่ในการทํางาน | Xband |
| พลังการตรวจจับที่มีประสิทธิภาพ | ≥5.0KM ((UAV) |
| ≥8.0KM ((คนเดิน) | |
| ≥10.0KM ((ยานยนต์) | |
| ≥5.0KM ((เรือ) | |
| ความเร็วการตรวจสอบ | 0.5m/s-83m/s |
| ความแม่นยํา azimuth | ≤0.3° ((ค้นหา);≤0.3° ((ทาง) |
| ความแม่นยําของความสูง | ≤1.0° ((ค้นหา);≤0.5° ((ทาง) |
| อัตราข้อมูล | ≤ 5s/วงกลม |
| ปริมาตรดัชนีโมดูลอปโตอีเลคทรอนิกส์ | |
| ระยะทางการทํางาน | ในกรณีที่ความเห็นในอากาศ ≥ 20km, ความชื้น ≤ 50% RH, และความแตกต่างของอุณหภูมิ> 6K, ระยะทางการตรวจจับแสงที่มองเห็น ≥ 5000m, ระยะทางการติดตาม ≥ 4000m, ระยะทางการจําแนก ≥ 3000m สําหรับ 03m × 0.3m เป้าหมายเครื่องบินไร้คนขับ; ระยะทางการตรวจจับภาพความร้อน ≥ 1500m ระยะทางการติดตาม ≥ 1000m ระยะทางการจํานน ≥ 1000m |
| การถ่ายภาพความร้อนในอินฟราเรด | เครื่องตรวจจับ: ระดับจุดไฟอินฟราเรดของวานาเดียมโอไซด์ (VOx) ที่ไม่เย็น ระยะสเป็คตรัล: 8μm ถึง 14μm ความละเอียด: 640×512 NETD: ดีกว่า 30mK ความยาวโฟกัสของเลนส์: 31 ถึง 155 มิลลิเมตร, เลนส์ซูมออปติคอลต่อเนื่อง 5 เท่า การควบคุมเลนส์: โซมไฟฟ้า, การจับส่องด้วยมือ/การจับส่องด้วยอัตโนมัติ การปรับปรุงภาพ: เทคโนโลยีปรับปรุงรายละเอียดภาพดิจิตอล SDE สีเทียมขั้วโลก: สีดําเทียมขาวเทียม และสีเทียมหลายสี การปรับภาพ: ความสว่าง, ความแตกต่าง, การแก้ไขแกมม่า รูปแบบการรหัส: H.264/H.265/MJPEG รองรับฟังก์ชันป้องกันแสงที่แข็งแรง |
| แสงที่เห็นได้ชัดระดับสูง | เซนเซอร์:1/1.8 "พื้นผิวเป้าหมาย CMOS ระดับแสงดาว, ICR สีสู่การแปลงสีดํา ความละเอียด: 2688×1520 ความสว่าง: สี: 0.002 ลักซ์; สีดําและขาว: 0.0002 ลักซ์ ฟอร์มาตการรหัส: H.264/H.265/MJPEG การปรับปรุงภาพ: รองรับระยะการเคลื่อนไหวที่กว้าง, การดับแสงที่แข็งแรง, การตั้งค่าภาพอิเล็กทรอนิกส์, การลดเสียงเสียงดิจิตอล 3 มิติ และการสมดุลขาวอัตโนมัติ ความยาวโฟกัส: 12.5 775 มิลลิเมตร เลนส์ซูมไฟฟ้าความละเอียดสูง Dehazing: รองรับการ dehazing ทั้งทางแสงและทางอิเล็กทรอนิกส์ |
| ฟังก์ชันการติดตาม | 1วิธีการติดตาม: การติดตามฮาร์ดแวร์ที่ติดตามในหน้า 2รูปแบบการติดตาม: มือ ถือ, การติดตามอัตโนมัติ, รองรับการเชื่อมโยงราดาร์ 3การสลับวีดีโอ: การติดตามการสลับวีดีโอดิจิตอลความละเอียดสูงแสงที่มองเห็น / ดิจิตอลอินฟราเรด 4. ฟังก์ชันการติดตาม: มีอัลการิทึมติดตามหลายแบบที่สร้างขึ้น รองรับการตรวจจับเป้าหมายหลายเป้าหมาย, การจับภาพอัตโนมัติ, การขยายอัตโนมัติระหว่างการติดตาม, การแสดงเส้นทางเป้าหมายในเวลาจริงป้องกันการปิดตัวชั่วคราว, ฯลฯ การติดตามด้วยมือและอัตโนมัติ, รองรับการติดตามการเชื่อมโยงราดาร์; การสนับสนุนการจําแนกเป้าหมายระหว่างกระบวนการติดตาม; การสนับสนุนการระบุและติดตามรองรับการติดตามแบบปรับตัวของประตูคลื่นอากาศ, และขนาดกล่องติดตามสามารถปรับปรุงตามขนาดเป้าหมาย จอติดตาม: อุปกรณ์พร้อมกับจอติดตามเป้าหมายตาหาง ตําแหน่งตาหางสามารถปรับได้ตามใจชอบ, รองรับจอปรับขนาดเป้าหมาย 2, 4 และ 8x |
| การวิเคราะห์ | 1. มีโปรเซสเซอร์พลังงานคอมพิวเตอร์ 16 ท็อป 2วิธีการนําไปใช้งาน: โมดูลวิเคราะห์ฉลาดที่ฝังอยู่ด้านหน้า 3การตรวจจับพฤติกรรมที่ผิดปกติ: รองรับการจําแนกเป้าหมาย; รองรับการตรวจสอบการบุกรุกในภูมิภาค, การตรวจสอบการบุกรุกข้ามชายแดน, การตรวจสอบการเคลื่อนไหว, เป็นต้น การรับรู้การจัดหมวด: รองรับการรับรู้การจัดหมวดของเป้าหมาย เช่น คน รถยนต์ เครื่องบินไร้คนขับ นก เป็นต้น (ต้องการความช่วยเหลือจากลูกค้าในการจัดหาชุดข้อมูล) |
| การเสริมการทํางาน | 1. การจัดการสุขภาพ: รองรับพลังงานในการทดสอบตัวเอง, คําถามสถานะ, และการตอบสนองรหัสความผิดพลาด, และสนับสนุนการถามสุขภาพของฮาร์ดแวร์ เช่นแสงที่มองเห็น, ส่วนประกอบภาพความร้อน,เครื่องยนต์ปิชช์แนวราบ, อุณหภูมิชิป, และเวลาทํางาน 2. การตอบสนองข้อมูล: มีการตอบสนองในเวลาจริง / คําถามและฟังก์ชันการตั้งตําแหน่งสําหรับมุมมองสนามของเลนส์, การขยาย, ราคา ZOOM / FOCUS, และมุมของเครื่องหมุนและสนับสนุนการสอบถาม / การตอบสนองในเวลาจริง และฟังก์ชันการตั้งตําแหน่งสําหรับมุมแนวราบและมุม pitch การปรับปรุงและบํารุงรักษา: สามารถเริ่มต้นใหม่จากระยะไกล, ปรับปรุงจากระยะไกลฟังก์ชัน, สะดวกสําหรับการบํารุงรักษาระบบ |
| ปริมาตรดัชนีของโมดูล servo turntable | |
| เครื่องหมุนหมุนแกนเดียว | 1มุมหมุนของเครื่องหมุน: การหมุนต่อเนื่องใน azimut N × 360 ° 2. ความเร็วสูงสุดของ azimut: ≥ 130 °/s 3ความเร็ว azimut ขั้นต่ํา ≤ 0.1 °/s 4ความเร่งขัดสูงสุดของ azimut: ≥ 90 °/s2 5ความแม่นยําของการตั้งทิศทาง: ≤ 0.1 ° 6. เวลาตอบสนองขั้นต่ําที่ตั้ง: ≤ 2 วินาที (คงที่จาก 0 ° ถึง 90 °) ระยะการปรับระยะการปรับ: ไม่ต่ํากว่า -25 ° ถึง 10 ° |
VI:ลักษณะสินค้า
|
|
|
|
การติดตามและติดตามในเวลาจริง |
ระบบป้องกันโดรนไฮดงกิง สามารถติดตามและติดตามการเคลื่อนไหวของโดรนในเวลาจริง โดยการทํางานร่วมกันthe system can quickly identify and lock onto โดรน targets ระบบสามารถระบุและล็อคเป้าหมายแบบดรอนได้อย่างรวดเร็ว, รับตําแหน่ง, ความเร็ว, และเส้นทางการบินของพวกเขาในเวลาจริง |
|
การแทรกแซงและการหลอกลวง |
The system has powerful jamming and deception capabilities In jamming mode, the system can manually or automatically activate radio jamming, forcing โดรนs to land immediately, hover, the system can manually or automatically activate radio jamming, the system has powerful jamming and deception capabilities ในโหมดการแชมเมนต์ ระบบสามารถทํางานด้วยมือหรืออัตโนมัติor return to base หรือกลับไปที่ฐานในโหมดการหลอกลวง ระบบใช้เทคโนโลยี GNSS spoofing เพื่อนําเครื่องบินโดรนออกจากเส้นทางการบินที่กําหนดไว้ |
|
การวิเคราะห์สถานการณ์และการตัดสินใจ |
ระบบป้องกันโดรนไฮดงกิง สามารถวิเคราะห์สถานการณ์ของภัยคุกคามโดรนที่พบ และให้ผู้ใช้บริการ มีการสนับสนุนการตัดสินใจThe system quickly assesses the threat level of โดรนs using real-time data obtained from เรดาร์ ระบบนี้สามารถประเมินระดับภัยคุกคามของโดรนได้อย่างรวดเร็ว โดยใช้ข้อมูลในเวลาจริงจากเรดาร์, optical เซนเซอร์s, and electronic reconnaissance equipment, combined with preset threat assessment models, and offers corresponding response recommendations to users และสามารถนําเสนอการตอบสนองให้กับผู้ใช้ได้ |
|
การตอบสนองที่ประสานกันหลายระดับ |
The system supports three-level and dual-level Interconnection disposal modes involving เรดาร์, spectrum, and electro-optical technologies ในรูปแบบ Interconnection สามระดับ การตรวจจับระดับระดับระดับระดับspectrum detection การตรวจจับสเปคตรัม, and electro-optical tracking work together to provide comprehensive monitoring and tracking of โดรนs, automatically adjusting jamming or deception strategies based on threat levels โดยใช้เครื่องบินไร้คนขับเคลื่อน และเครื่องบินไร้คนขับเคลื่อนIn the dual-level Interconnection mode การเชื่อมต่อระหว่างระบบ, users can choose combinations of เรดาร์ with spectrum, เรดาร์ with electro-optical, รีดาร์ที่มีสายแสงor spectrum with electro-optical based on actual situations to flexibly address โดรน threats in different scenarios การใช้เครื่องบินดรออนในสถานการณ์ที่แตกต่างกัน. |
|
การคุ้มครองภูมิภาค |
ระบบป้องกันโดรนไฮดงคิง สามารถป้องกันพื้นที่ใหญ่ได้อย่างมีประสิทธิภาพความครอบคลุมที่กว้างขวาง และความสามารถในการติดตามและจมเสียงที่แข็งแกร่ง ทําให้มันสามารถให้การตรวจสอบที่ครบถ้วนของโซนเตือนและพื้นที่หลักการประกันว่าภูมิภาคสําคัญยังคงปลอดภัยจากภัยคุกคามจากเครื่องบินไร้คนขับ |
