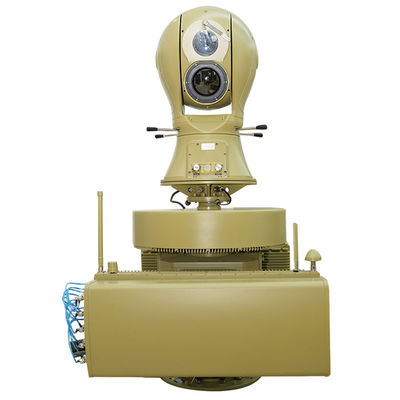

การติดตามแสงไฟฟ้าสูงถึง 5000m ระบบป้องกันราดาร์ การตรวจจับเป้าหมายเคลื่อนที่ที่แม่นยํา
Ⅰรายละเอียดสินค้า
ระบบการป้องกันราดาร์ไฟฟ้าไฟฟ้าสูงถึง 5000 เมตร เป็นการตรวจสอบที่มีความทันสมัย และการแก้ไขการป้องกันที่บูรณาการและการติดต่อของเป้าหมายเคลื่อนที่การรวมภาพไฟฟ้าแสงที่ทันสมัย เทคโนโลยีราดาร์ และการจําแนกเป้าหมายที่ใช้ AIระบบนี้รับประกันความรู้สถานการณ์ที่ดีกว่าและความสามารถในการตอบสนองอย่างรวดเร็วในสภาพแวดล้อมปฏิบัติการที่หลากหลาย.
ระบบนี้พร้อมกับเซ็นเซอร์ไฟฟ้าออปติกส์ / อินฟราเรด (EO / IR) ระยะไกล และราดาร์ความละเอียดสูง.การออกแบบแบบจําลองของมันทําให้สามารถบูรณาการได้อย่างต่อเนื่องกับเครือข่ายการป้องกันที่มีอยู่ ทําให้มันเหมาะสมสําหรับทหาร การรักษาความปลอดภัยชายแดน การป้องกันพื้นฐานสําคัญ และการปฏิบัติการต่อต้านเครื่องบินไร้คนขับ
Ⅱลักษณะสินค้า
1การตรวจจับระยะไกล
สามารถตรวจจับและติดตามเป้าหมายเคลื่อนที่ได้สูงถึง 5000 เมตร ด้วยความแม่นยําสูงผสมผสานราดาร์และเซ็นเซอร์ไฟฟ้าแสง เพื่อเพิ่มการจับเป้าหมายในทุกสภาพอากาศ
2เทคโนโลยีฟิวชั่นหลายเซนเซอร์
รวมอินฟราเรด (IR) แสงที่มองเห็นได้ และราดาร์สําหรับการเฝ้าระวังตลอด 24 ชั่วโมงการประมวลผลภาพที่ใช้ AI ลดการแจ้งเตือนเท็จและปรับปรุงการจัดอันดับเป้าหมาย
3. ความเคลื่อนไหวสูง การจัดจําหน่ายอย่างรวดเร็ว
การออกแบบแบบเบาและแบบโมดูล สําหรับการตั้งตั้งอย่างรวดเร็วในปฏิบัติการสนามเหมาะสมกับระบบที่ติดตั้งในรถยนต์ และพกพา
4การรับรู้ภัยคุกคามแบบอัตโนมัติ
อัลกอริทึมที่ทันสมัยจะระบุและจัดหมวดหมู่ภัยคุกคาม (เครื่องบินไร้คนขับ, ยานพาหนะ, บุคลากร)เตือนในเวลาจริง และติดตามอัพเดท สําหรับการตอบสนองป้องกันอย่างรวดเร็ว
5การแสดงอากาศทั้งหมด
ทํางานได้อย่างมีประสิทธิภาพในสถานการณ์ฝน ฝนหมอก หิมะ และแสงสว่างน้อยการถ่ายภาพทางความร้อนทําให้เห็นได้ในความมืดครึ้ม
6เตรียมพร้อมต่อสู้กับเครือข่าย
รองรับการแบ่งปันข้อมูล กับศูนย์บัญชาการ และระบบป้องกันอื่นๆรองรับกับระบบ C4ISR (Command, Control, Communications, Computers, Intelligence, Surveillance, and Reconnaissance)
Ⅲ. ฟังก์ชันสินค้า
1การตรวจจับเป้าหมายเคลื่อนที่
การตรวจจับเรดาร์: สแกนและตรวจจับวัตถุเคลื่อนที่ในรัศมี 5000 เมตรEO/IR Lock-On: ติดตามเป้าหมายโดยอัตโนมัติ โดยใช้กล้องความละเอียดสูงและภาพความร้อน
2. การประสานงานหลายเป้าหมาย
ติดตามภัยคุกคามหลายอันพร้อมกัน (ขึ้นไปถึง [X] เป้าหมาย, ขึ้นอยู่กับการตั้งค่า)ให้ความสําคัญกับเป้าหมายอันตรายสูง โดยใช้ความเร็ว เส้นทาง และระดับภัยคุกคาม
3. การเตือนอัตโนมัติ
การแจ้งข่าวทันที สําหรับการบุกรุกที่ไม่ได้รับอนุญาต หรือการเคลื่อนไหวที่น่าสงสัยขั้นต่ําการเตือนที่สามารถปรับแต่งได้ สําหรับกรณีความปลอดภัยที่แตกต่างกัน
4การเฝ้าระวังกลางวันและกลางคืน
กล้องแสงที่เห็นได้ชัดความละเอียดสูง (HD) สําหรับการดําเนินงานกลางวันกล้องถ่ายภาพความร้อน IR ที่ไม่เย็นสําหรับเวลากลางคืนและสถานการณ์การมองเห็นที่ต่ํา
5. การป้องกันการขัดขวางทางอิเล็กทรอนิกส์ (ECM)
ความถี่ความถี่และการเชื่อมต่อข้อมูลที่เข้ารหัส ป้องกันการขัดขวางสัญญาณทนทานต่อการปลอมแปลง และกลยุทธ์การรบอิเล็กทรอนิกส์
6. การบันทึกข้อมูล
เก็บภาพถ่ายภารกิจและข้อมูลราดาร์ เพื่อการวิเคราะห์หลังการปฏิบัติการหนังสือพิมพ์ที่นําออกเพื่อการสืบสวนและการฝึกอบรมทางวิทยาศาสตร์
7การบูรณาการรีโมทคอนโทรล
ทํางานผ่านคอนโซลระยะไกลหรือหน่วยบัญชาการเคลื่อนที่การสนับสนุน API สําหรับการบูรณาการกับแพลตฟอร์มป้องกันของฝ่ายที่สาม
Ⅳ. ปริมาตรสินค้า
| ตัวชี้วัดการทํางาน | |
| การตั้งค่าแบบมาตรฐาน | UAD-XTF-PZGLE05 (ราดาร์, สเป็คตรัม, อิเล็กทรรออปติกัล, การยับยั้ง, การหลอกลวง, เครื่องควบคุมและโปรแกรมบริหาร) |
| ระยะทางการตรวจจับ | ≥5KM |
| ระยะความถี่การตรวจจับ | 70 MHz ถึง 6000 MHz หมายเหตุ: ช่วงความถี่อื่น ๆ สามารถปรับแต่งได้ |
| ความถี่ที่หลอกลวง | GPS/GALILEO/GLONASS/เบดู |
| ระยะห่างที่หลอกลวง | ≥1KM |
| ระยะความถี่การขัดขวาง | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| ปริมาตรราดาร์ | ปริมาตรรายละเอียดดังต่อไปนี้: ปริมาตรการทํางานของโมดูลราดาร์ |
| ปริมาตร optoelectronic | ปริมาตรไฟฟ้าแสงสว่าง ปริมาตรรายละเอียดมีอยู่ในตารางด้านล่าง *4 ปริมาตรการทํางานของโมดูลไฟฟ้าแสงสว่าง |
| ตัวชี้วัดกล | |
| ความต้านทานลม | 10ลมแรง |
| อุณหภูมิการทํางาน | - 40°C55°C |
| อุณหภูมิการเก็บรักษา | - 45°C65°C |
| ระดับการป้องกัน | IP65 |
| ความชื้นในการทํางาน | ≤95% |
| อินเตอร์เฟซข้อมูล | RJ45 |
| สายพานไฟฟ้า | โวลเตจ: 220V พลังงาน: ≤550W (โหมดการตรวจจับ) ≤1950W (โหมดการแก้ไข) |
| น้ําหนัก | 250 กิโลกรัม |
| ขนาด | 850mmx850mmx1700mm |
| ลักษณะของแพลตฟอร์ม | รายการขาวและรายการดํา การตรวจจับในเวลาจริง การติดตามทางออทคอม การแก้ไขด้วยมือ แผนที่ GIS การเก็บข้อมูล การสอบถามเหตุการณ์ |
| ปริมาตรตัวชี้วัดของโมดูลตรวจจับสเปคตรัม | |
| ระยะความถี่การตรวจจับ | 20MHz-6GHz |
| วงศ์รัศมีการตรวจจับ | ≥5km |
| กําหนดระยะทางรัศมี | ≥5 กิโลเมตร สามารถจําได้บางยี่ห้อและรุ่น โดรน |
| มุมการตรวจจับ | 360° |
| ความผิดพลาดความแม่นยําของการวัดมุม (รากเฉลี่ยสี่เหลี่ยม) | ระยะทาง 5 กิโลเมตรหรือมากกว่า ≤ 1° |
| ความสูงการตรวจสอบขั้นต่ํา | <0m |
| ปริมาตรของตัวชี้วัดโมดูลการขัดขวาง | |
| ระยะความถี่การขัดขวาง | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| สายพานไฟฟ้า | 50W |
| ระยะทางการแทรกแซง | 3 กิโลเมตร |
| ปริมาตรของโมดูลราดาร์ | |
| ระบบการทํางาน | ระบบเรียงแบบระยะ (การสแกน azimuth + การสแกนระยะความสูง) |
| ระยะความถี่ในการทํางาน | Xband |
| พลังการตรวจจับที่มีประสิทธิภาพ | ≥5.0KM ((UAV) |
| ≥8.0KM ((คนเดิน) | |
| ≥10.0KM ((ยานยนต์) | |
| ≥5.0KM ((เรือ) | |
| ความเร็วการตรวจสอบ | 0.5m/s-83m/s |
| ความแม่นยํา azimuth | ≤0.3° ((ค้นหา);≤0.3° ((ทาง) |
| ความแม่นยําของความสูง | ≤1.0° ((ค้นหา);≤0.5° ((ทาง) |
| อัตราข้อมูล | ≤ 5s/วงกลม |
| ปริมาตรดัชนีโมดูลอปโตอีเลคทรอนิกส์ | |
| ระยะทางการทํางาน | ในกรณีที่ความเห็นในอากาศ ≥ 20km, ความชื้น ≤ 50% RH, และความแตกต่างของอุณหภูมิ> 6K, ระยะทางการตรวจจับแสงที่มองเห็น ≥ 5000m, ระยะทางการติดตาม ≥ 4000m, ระยะทางการจําแนก ≥ 3000m สําหรับ 03m × 0.3m เป้าหมายเครื่องบินไร้คนขับ; ระยะทางการตรวจจับภาพความร้อน ≥ 1500m ระยะทางการติดตาม ≥ 1000m ระยะทางการจํานน ≥ 1000m |
| การถ่ายภาพความร้อนในอินฟราเรด | เครื่องตรวจจับ: ระดับจุดไฟอินฟราเรดของวานาเดียมโอไซด์ (VOx) ที่ไม่เย็น ระยะสเป็คตรัล: 8μm ถึง 14μm ความละเอียด: 640×512 NETD: ดีกว่า 30mK ความยาวโฟกัสของเลนส์: 31 ถึง 155 มิลลิเมตร, เลนส์ซูมออปติคอลต่อเนื่อง 5 เท่า การควบคุมเลนส์: โซมไฟฟ้า, การจับส่องด้วยมือ/การจับส่องด้วยอัตโนมัติ การปรับปรุงภาพ: เทคโนโลยีปรับปรุงรายละเอียดภาพดิจิตอล SDE สีเทียมขั้วโลก: สีดําเทียมขาวเทียม และสีเทียมหลายสี การปรับภาพ: ความสว่าง, ความแตกต่าง, การแก้ไขแกมม่า รูปแบบการรหัส: H.264/H.265/MJPEG รองรับฟังก์ชันป้องกันแสงที่แข็งแรง |
| แสงที่เห็นได้ชัดระดับสูง | เซนเซอร์:1/1.8 "พื้นผิวเป้าหมาย CMOS ระดับแสงดาว, ICR สีสู่การแปลงสีดํา ความละเอียด: 2688×1520 ความสว่าง: สี: 0.002 ลักซ์; สีดําและขาว: 0.0002 ลักซ์ ฟอร์มาตการรหัส: H.264/H.265/MJPEG การปรับปรุงภาพ: รองรับระยะการเคลื่อนไหวที่กว้าง, การดับแสงที่แข็งแรง, การตั้งค่าภาพอิเล็กทรอนิกส์, การลดเสียงเสียงดิจิตอล 3 มิติ และการสมดุลขาวอัตโนมัติ ความยาวโฟกัส: 12.5 775 มิลลิเมตร เลนส์ซูมไฟฟ้าความละเอียดสูง Dehazing: รองรับการ dehazing ทั้งทางแสงและทางอิเล็กทรอนิกส์ |
| ฟังก์ชันการติดตาม | 1วิธีการติดตาม: การติดตามฮาร์ดแวร์ที่ติดตามในหน้า 2รูปแบบการติดตาม: มือ ถือ, การติดตามอัตโนมัติ, รองรับการเชื่อมโยงราดาร์ 3การสลับวีดีโอ: การติดตามการสลับวีดีโอดิจิตอลความละเอียดสูงแสงที่มองเห็น / ดิจิตอลอินฟราเรด 4. ฟังก์ชันการติดตาม: มีอัลการิทึมติดตามหลายแบบที่สร้างขึ้น รองรับการตรวจจับเป้าหมายหลายเป้าหมาย, การจับภาพอัตโนมัติ, การขยายอัตโนมัติระหว่างการติดตาม, การแสดงเส้นทางเป้าหมายในเวลาจริงป้องกันการปิดตัวชั่วคราว, ฯลฯ การติดตามด้วยมือและอัตโนมัติ, รองรับการติดตามการเชื่อมโยงราดาร์; การสนับสนุนการจําแนกเป้าหมายระหว่างกระบวนการติดตาม; การสนับสนุนการระบุและติดตามรองรับการติดตามแบบปรับตัวของประตูคลื่นอากาศ, และขนาดกล่องติดตามสามารถปรับปรุงตามขนาดเป้าหมาย จอติดตาม: อุปกรณ์พร้อมกับจอติดตามเป้าหมายตาหาง ตําแหน่งตาหางสามารถปรับได้ตามใจชอบ, รองรับจอปรับขนาดเป้าหมาย 2, 4 และ 8x |
| การวิเคราะห์ | 1. มีโปรเซสเซอร์พลังงานคอมพิวเตอร์ 16 ท็อป 2วิธีการนําไปใช้งาน: โมดูลวิเคราะห์ฉลาดที่ฝังอยู่ด้านหน้า 3การตรวจจับพฤติกรรมที่ผิดปกติ: รองรับการจําแนกเป้าหมาย; รองรับการตรวจสอบการบุกรุกในภูมิภาค, การตรวจสอบการบุกรุกข้ามชายแดน, การตรวจสอบการเคลื่อนไหว, เป็นต้น การรับรู้การจัดหมวด: รองรับการรับรู้การจัดหมวดของเป้าหมาย เช่น คน รถยนต์ เครื่องบินไร้คนขับ นก เป็นต้น (ต้องการความช่วยเหลือจากลูกค้าในการจัดหาชุดข้อมูล) |
| การเสริมการทํางาน | 1. การจัดการสุขภาพ: รองรับพลังงานในการทดสอบตัวเอง, คําถามสถานะ, และการตอบสนองรหัสความผิดพลาด, และสนับสนุนการถามสุขภาพของฮาร์ดแวร์ เช่นแสงที่มองเห็น, ส่วนประกอบภาพความร้อน,เครื่องยนต์ปิชช์แนวราบ, อุณหภูมิชิป, และเวลาทํางาน 2. การตอบสนองข้อมูล: มีการตอบสนองในเวลาจริง / คําถามและฟังก์ชันการตั้งตําแหน่งสําหรับมุมมองสนามของเลนส์, การขยาย, ราคา ZOOM / FOCUS, และมุมของเครื่องหมุนและสนับสนุนการสอบถาม / การตอบสนองในเวลาจริง และฟังก์ชันการตั้งตําแหน่งสําหรับมุมแนวราบและมุม pitch การปรับปรุงและบํารุงรักษา: สามารถเริ่มต้นใหม่จากระยะไกล, ปรับปรุงจากระยะไกลฟังก์ชัน, สะดวกสําหรับการบํารุงรักษาระบบ |
| ปริมาตรดัชนีของโมดูล servo turntable | |
| เครื่องหมุนหมุนแกนเดียว | 1มุมหมุนของเครื่องหมุน: การหมุนต่อเนื่องใน azimut N × 360 ° 2. ความเร็วสูงสุดของ azimut: ≥ 130 °/s 3ความเร็ว azimut ขั้นต่ํา ≤ 0.1 °/s 4ความเร่งขัดสูงสุดของ azimut: ≥ 90 °/s2 5ความแม่นยําของการตั้งทิศทาง: ≤ 0.1 ° 6. เวลาตอบสนองขั้นต่ําที่ตั้ง: ≤ 2 วินาที (คงที่จาก 0 ° ถึง 90 °) ระยะการปรับระยะการปรับ: ไม่ต่ํากว่า -25 ° ถึง 10 ° |
VI:ลักษณะสินค้า
|
ลักษณะสินค้า |
ระบบป้องกันโดรนไฮดงกิง สามารถติดตามและติดตามการเคลื่อนไหวของโดรนในเวลาจริง โดยการทํางานร่วมกันthe system can quickly identify and lock onto โดรน targets ระบบสามารถระบุและล็อคเป้าหมายแบบดรอนได้อย่างรวดเร็ว, รับตําแหน่ง, ความเร็ว, และเส้นทางการบินของพวกเขาในเวลาจริง |
|
การแทรกแซงและการหลอกลวง |
The system has powerful jamming and deception capabilities In jamming mode, the system can manually or automatically activate radio jamming, forcing โดรนs to land immediately, hover, the system can manually or automatically activate radio jamming, the system has powerful jamming and deception capabilities ในโหมดการแชมเมนต์ ระบบสามารถทํางานด้วยมือหรืออัตโนมัติor return to base หรือกลับไปที่ฐานในโหมดการหลอกลวง ระบบใช้เทคโนโลยี GNSS spoofing เพื่อนําเครื่องบินโดรนออกจากเส้นทางการบินที่กําหนดไว้ |
|
การวิเคราะห์สถานการณ์และการตัดสินใจ |
ระบบป้องกันโดรนไฮดงกิง สามารถวิเคราะห์สถานการณ์ของภัยคุกคามโดรนที่พบ และให้ผู้ใช้บริการ มีการสนับสนุนการตัดสินใจThe system quickly assesses the threat level of โดรนs using real-time data obtained from เรดาร์ ระบบนี้สามารถประเมินระดับภัยคุกคามของโดรนได้อย่างรวดเร็ว โดยใช้ข้อมูลในเวลาจริงจากเรดาร์, optical เซนเซอร์s, and electronic reconnaissance equipment, combined with preset threat assessment models, and offers corresponding response recommendations to users และสามารถนําเสนอการตอบสนองให้กับผู้ใช้ได้ |
|
การตอบสนองที่ประสานกันหลายระดับ |
The system supports three-level and dual-level Interconnection disposal modes involving เรดาร์, spectrum, and electro-optical technologies ในรูปแบบ Interconnection สามระดับ การตรวจจับระดับระดับระดับระดับspectrum detection การตรวจจับสเปคตรัม, and electro-optical tracking work together to provide comprehensive monitoring and tracking of โดรนs, automatically adjusting jamming or deception strategies based on threat levels โดยใช้เครื่องบินไร้คนขับเคลื่อน และเครื่องบินไร้คนขับเคลื่อนIn the dual-level Interconnection mode การเชื่อมต่อระหว่างระบบ, users can choose combinations of เรดาร์ with spectrum, เรดาร์ with electro-optical, รีดาร์ที่มีสายแสงor spectrum with electro-optical based on actual situations to flexibly address โดรน threats in different scenarios การใช้เครื่องบินดรออนในสถานการณ์ที่แตกต่างกัน. |
|
การคุ้มครองภูมิภาค |
ระบบป้องกันโดรนไฮดงคิง สามารถป้องกันพื้นที่ใหญ่ได้อย่างมีประสิทธิภาพความครอบคลุมที่กว้างขวาง และความสามารถในการติดตามและจมเสียงที่แข็งแกร่ง ทําให้มันสามารถให้การตรวจสอบที่ครบถ้วนของโซนเตือนและพื้นที่หลักการประกันว่าภูมิภาคสําคัญยังคงปลอดภัยจากภัยคุกคามจากเครื่องบินไร้คนขับ |
