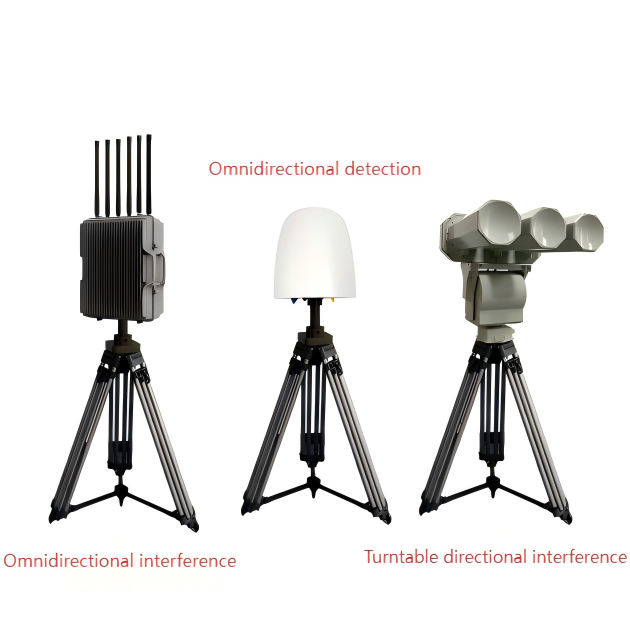

Ⅰ. การนำเสนอผลิตภัณฑ์อุปกรณ์มาตรการตอบโต้การหาทิศทางและตำแหน่งของอากาศยานไร้คนขับ (UAV) เป็นโซลูชันแบบบูรณาการสูงสำหรับระบบป้องกัน UAV ทั้งหมด เป็นระบบที่ครอบคลุมซึ่งรวมการตรวจจับและเตือนภัย UAV การจดจำเป้าหมาย การหาทิศทางและตำแหน่ง การประมวลผลการรบกวน และการควบคุม สามารถติดตั้งส่วนประกอบบนเครื่อง ส่วนประกอบการติดตั้งแบบคงที่ และส่วนประกอบการใช้งานชั่วคราว ทำให้มีความยืดหยุ่นและเหมาะสำหรับการใช้งานหลายสถานการณ์
Ⅱ. คุณสมบัติของอุปกรณ์
1. การตรวจจับแบบปกปิดคลื่นความถี่เต็มรูปแบบ + การวิเคราะห์สถานการณ์ที่มีความแม่นยำสูง
ติดตั้งขาตั้งกล้องน้ำหนักเบา (ไม่จำเป็นต้องติดตั้งที่ซับซ้อน บุคคลเดียวสามารถทำการติดตั้งให้เสร็จสิ้นได้ภายใน 5 นาที) และแหล่งจ่ายไฟมือถือความจุสูง (ปราศจากการพึ่งพาแหล่งจ่ายไฟภายนอก) สามารถสร้างโหนดมาตรการตอบโต้ได้อย่างรวดเร็วในสถานการณ์ฉุกเฉิน (เช่น การรวมตัวชั่วคราว สถานที่กู้ภัยฉุกเฉิน และจุดควบคุมชายแดนชั่วคราว) เติมช่องว่างระหว่างการใช้งานแบบคงที่และการใช้งานที่ติดตั้งบนยานพาหนะ ตระหนักถึง "การใช้งานตามความต้องการทุกที่ทุกเวลา"
ใช้

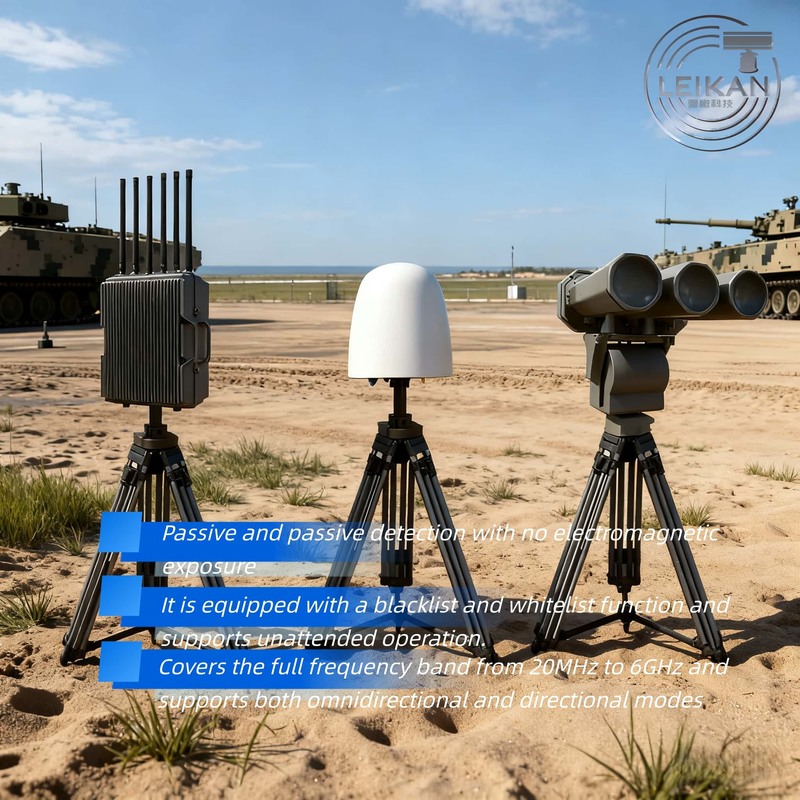

เทคโนโลยีการตรวจจับสเปกตรัมแบบพาสซีฟ (ไม่มีการแผ่รังสีแม่เหล็กไฟฟ้า หลีกเลี่ยงความเสี่ยงของการตรวจจับตัวเอง) ครอบคลุมคลื่นความถี่เต็มรูปแบบ 20MHz-6GHz (รวมถึงคลื่นความถี่การทำงานหลักของโดรนพลเรือน/เชิงพาณิชย์) พร้อมด้วย เสาอากาศหาทิศทางและตำแหน่งแบบหลายอาร์เรย์ สามารถจับสัญญาณวิทยุของโดรนในพื้นที่ตรวจจับได้อย่างรวดเร็ว เมื่อรวมกับอัลกอริธึมการวิเคราะห์โปรโตคอลวิทยุเฉพาะ จะระบุข้อมูลสำคัญแบบเต็มมิติของเป้าหมายโดยอัตโนมัติ รวมถึงพิกัดลองจิจูดและละติจูด ระดับความสูงแบบเรียลไทม์ ความเร็ว/ทิศทางการบิน รุ่นโดรน รหัส SN ของอุปกรณ์ และตำแหน่งจุดขึ้นเครื่อง ตระหนักถึงการจัดการและควบคุมกระบวนการทั้งหมดตั้งแต่ "การจับสัญญาณไปจนถึงการแสดงภาพสถานการณ์" และคาดการณ์วิถีภัยคุกคามล่วงหน้า2. การกวาดความถี่ดิจิทัลความเร็วสูง + การรบกวนที่แม่นยำเฉพาะสถานการณ์
ติดตั้งขาตั้งกล้องน้ำหนักเบา (ไม่จำเป็นต้องติดตั้งที่ซับซ้อน บุคคลเดียวสามารถทำการติดตั้งให้เสร็จสิ้นได้ภายใน 5 นาที) และแหล่งจ่ายไฟมือถือความจุสูง (ปราศจากการพึ่งพาแหล่งจ่ายไฟภายนอก) สามารถสร้างโหนดมาตรการตอบโต้ได้อย่างรวดเร็วในสถานการณ์ฉุกเฉิน (เช่น การรวมตัวชั่วคราว สถานที่กู้ภัยฉุกเฉิน และจุดควบคุมชายแดนชั่วคราว) เติมช่องว่างระหว่างการใช้งานแบบคงที่และการใช้งานที่ติดตั้งบนยานพาหนะ ตระหนักถึง "การใช้งานตามความต้องการทุกที่ทุกเวลา"
เทคโนโลยีการกวาดความถี่ดิจิทัลความเร็วสูง (การล็อกสัญญาณในระดับมิลลิวินาที ด้วยความเร็วในการตอบสนองที่เหนือกว่าการรบกวนแบบอะนาล็อกแบบดั้งเดิม) ทำหน้าที่อย่างแม่นยำในสามลิงก์ของ "การนำทาง + การควบคุมระยะไกล + การส่งภาพ" ของโดรนผ่านการรบกวนทางแม่เหล็กไฟฟ้าเพื่อบังคับให้เป้าหมายกลับมาหรือลงจอด รองรับ การรบกวนที่แม่นยำของเป้าหมายที่กำหนด (หลีกเลี่ยงการรบกวนโดยไม่ได้ตั้งใจของอุปกรณ์สื่อสารที่ถูกกฎหมายโดยรอบ และลดความเสี่ยงในการปฏิบัติตามข้อกำหนด) นอกจากนี้ ยังสามารถกำหนดค่าประเภทเสาอากาศได้อย่างยืดหยุ่นตามข้อกำหนดของสถานการณ์ (เช่น พื้นที่เปิดโล่ง/อาคารหนาแน่น) ทำให้เกิดความสมดุลที่เหมาะสมที่สุดระหว่าง "การควบคุมต้นทุน" และ "ประสิทธิภาพการครอบคลุมพื้นที่"3. แพลตฟอร์มการจัดการและควบคุมสถาปัตยกรรม SOA + ความสามารถในการขยายตัวแบบยืดหยุ่น
ติดตั้งขาตั้งกล้องน้ำหนักเบา (ไม่จำเป็นต้องติดตั้งที่ซับซ้อน บุคคลเดียวสามารถทำการติดตั้งให้เสร็จสิ้นได้ภายใน 5 นาที) และแหล่งจ่ายไฟมือถือความจุสูง (ปราศจากการพึ่งพาแหล่งจ่ายไฟภายนอก) สามารถสร้างโหนดมาตรการตอบโต้ได้อย่างรวดเร็วในสถานการณ์ฉุกเฉิน (เช่น การรวมตัวชั่วคราว สถานที่กู้ภัยฉุกเฉิน และจุดควบคุมชายแดนชั่วคราว) เติมช่องว่างระหว่างการใช้งานแบบคงที่และการใช้งานที่ติดตั้งบนยานพาหนะ ตระหนักถึง "การใช้งานตามความต้องการทุกที่ทุกเวลา"
SOA (Service-Oriented Architecture) (ความเข้ากันได้สูง รองรับการเชื่อมต่อข้ามระบบ) ให้การเข้าถึงหลายเทอร์มินัล รวมถึงเว็บและแอป และสามารถเข้าถึงและจัดการอุปกรณ์ตรวจจับและมาตรการตอบโต้โดรนได้มากกว่า 20 ชุด (ลดต้นทุนการดำเนินงานและการบำรุงรักษาแบบกระจายศูนย์ของอุปกรณ์หลายเครื่อง และปรับปรุงประสิทธิภาพการจัดการ) พร้อมด้วย อินเทอร์เฟซการขยายตัวแบบยืดหยุ่น ซึ่งสามารถเข้าถึงอุปกรณ์มาตรการตอบโต้อื่นๆ ได้อย่างราบรื่น เช่น เรดาร์ การติดตามด้วยภาพถ่าย และการหลอกลวงสัญญาณในอนาคต ค่อยๆ สร้างระบบป้องกันและควบคุมแบบบูรณาการของ "การตรวจจับ - การติดตาม - การรบกวน - การดักจับ" เพื่อปกป้องการลงทุนในช่วงต้นของลูกค้า4. ส่วนประกอบสนับสนุนที่ติดตั้งบนยานพาหนะ: โซลูชันการใช้งานมือถือระยะยาว
ติดตั้งขาตั้งกล้องน้ำหนักเบา (ไม่จำเป็นต้องติดตั้งที่ซับซ้อน บุคคลเดียวสามารถทำการติดตั้งให้เสร็จสิ้นได้ภายใน 5 นาที) และแหล่งจ่ายไฟมือถือความจุสูง (ปราศจากการพึ่งพาแหล่งจ่ายไฟภายนอก) สามารถสร้างโหนดมาตรการตอบโต้ได้อย่างรวดเร็วในสถานการณ์ฉุกเฉิน (เช่น การรวมตัวชั่วคราว สถานที่กู้ภัยฉุกเฉิน และจุดควบคุมชายแดนชั่วคราว) เติมช่องว่างระหว่างการใช้งานแบบคงที่และการใช้งานที่ติดตั้งบนยานพาหนะ ตระหนักถึง "การใช้งานตามความต้องการทุกที่ทุกเวลา"
การทำงานต่อเนื่อง 12 ชั่วโมงในโหมดการตรวจจับ และ 2 ชั่วโมงในโหมดการรบกวน (ตอบสนองความต้องการสำหรับการลาดตระเวนมือถือทุกวัน) และยังเข้ากันได้กับแหล่งจ่ายไฟภายนอก AC220V (รองรับการจัดการและควบคุมแบบอยู่กับที่ในระยะยาว) เหมาะสำหรับสถานการณ์การป้องกันและควบคุมแบบเคลื่อนที่ เช่น ทางเดินบนทางหลวง และบริเวณโดยรอบของกิจกรรมขนาดใหญ่5. ส่วนประกอบการติดตั้งแบบคงที่: โซลูชันการใช้งานระยะยาวกลางแจ้งที่มีความน่าเชื่อถือสูง
ติดตั้งขาตั้งกล้องน้ำหนักเบา (ไม่จำเป็นต้องติดตั้งที่ซับซ้อน บุคคลเดียวสามารถทำการติดตั้งให้เสร็จสิ้นได้ภายใน 5 นาที) และแหล่งจ่ายไฟมือถือความจุสูง (ปราศจากการพึ่งพาแหล่งจ่ายไฟภายนอก) สามารถสร้างโหนดมาตรการตอบโต้ได้อย่างรวดเร็วในสถานการณ์ฉุกเฉิน (เช่น การรวมตัวชั่วคราว สถานที่กู้ภัยฉุกเฉิน และจุดควบคุมชายแดนชั่วคราว) เติมช่องว่างระหว่างการใช้งานแบบคงที่และการใช้งานที่ติดตั้งบนยานพาหนะ ตระหนักถึง "การใช้งานตามความต้องการทุกที่ทุกเวลา"
ติดตั้งขาตั้งกล้องน้ำหนักเบา (ไม่จำเป็นต้องติดตั้งที่ซับซ้อน บุคคลเดียวสามารถทำการติดตั้งให้เสร็จสิ้นได้ภายใน 5 นาที) และแหล่งจ่ายไฟมือถือความจุสูง (ปราศจากการพึ่งพาแหล่งจ่ายไฟภายนอก) สามารถสร้างโหนดมาตรการตอบโต้ได้อย่างรวดเร็วในสถานการณ์ฉุกเฉิน (เช่น การรวมตัวชั่วคราว สถานที่กู้ภัยฉุกเฉิน และจุดควบคุมชายแดนชั่วคราว) เติมช่องว่างระหว่างการใช้งานแบบคงที่และการใช้งานที่ติดตั้งบนยานพาหนะ ตระหนักถึง "การใช้งานตามความต้องการทุกที่ทุกเวลา"
ติดตั้งขาตั้งกล้องน้ำหนักเบา (ไม่จำเป็นต้องติดตั้งที่ซับซ้อน บุคคลเดียวสามารถทำการติดตั้งให้เสร็จสิ้นได้ภายใน 5 นาที) และแหล่งจ่ายไฟมือถือความจุสูง (ปราศจากการพึ่งพาแหล่งจ่ายไฟภายนอก) สามารถสร้างโหนดมาตรการตอบโต้ได้อย่างรวดเร็วในสถานการณ์ฉุกเฉิน (เช่น การรวมตัวชั่วคราว สถานที่กู้ภัยฉุกเฉิน และจุดควบคุมชายแดนชั่วคราว) เติมช่องว่างระหว่างการใช้งานแบบคงที่และการใช้งานที่ติดตั้งบนยานพาหนะ ตระหนักถึง "การใช้งานตามความต้องการทุกที่ทุกเวลา"
Ⅲ. ฟังก์ชันผลิตภัณฑ์
ชื่อพารามิเตอร์
|
ค่าพารามิเตอร์
|
อุปกรณ์ตรวจจับ
|
|
F`
|
ช่วงความถี่400MHz
|
(
สามารถเลือกคลื่นความถี่หลักได้)วิธีการตรวจจับ
|
|
การตรวจจับอัตโนมัติทางวิทยุแบบพาสซีฟ การรับสัญญาณแบบพาสซีฟ
|
ระยะการตรวจจับ
|
|
5-10 กม. (ขึ้นอยู่กับรุ่น ระยะการตรวจจับแตกต่างกัน และกำลังส่งของ UAV มากกว่า 0.1W)
|
ช่วงการตรวจจับ
|
|
การตรวจจับทุกทิศทาง
|
จำนวน
|
|
โดรนมากกว่า 60 ตัว
|
ความแม่นยำในการตรวจจับ
|
|
ความแม่นยำในการวัด ≤3°
|
ความแม่นยำในการวางตำแหน่งน้อยกว่า 10 ม.
|
|
อุปกรณ์มาตรการตอบโต้
|
|
M
|
รุ่นการปราบปรามการรบกวนทางวิทยุ
|
เป้าหมาย
|
|
การทำแผนที่โดรน ลิงก์ควบคุมการบิน สัญญาณนำทาง
|
F
|
|
ช่วงความถี่400MHz
|
,5.8GHz(ตัวเลือก),5.8GHz(ตัวเลือก),5.8GHz(ตัวเลือก),5.8GHz(ตัวเลือก),5.8GHz(ตัวเลือก),5.8GHz(ตัวเลือก),5.8GHz(ตัวเลือก)D
|
|
ระยะทางทิศทาง: 3-5 กม. (ขึ้นอยู่กับรุ่น ระยะทางมาตรการตอบโต้แตกต่างกัน)
|
เต็มช่วง: 1.5-2 กม. (ขึ้นอยู่กับรุ่น ระยะทางมาตรการตอบโต้แตกต่างกัน)
|
|
ทั้งระบบ
|
|
ขนาด
|
อุปกรณ์ตรวจจับ: 450 มม.*400 มม.
|
อุปกรณ์ตอบโต้: 550 มม.*500 มม.*300 มม.
|
|
W
|
|
น้ำหนัก≤
|
45 กก.การใช้พลังงานทั้งหมด
|
|
เปิดใช้งานการตรวจจับ
|
:55wการรบกวนเปิด: 960W
|
|
L
|
|
ระดับการป้องกันIP67
|
IV. คุณสมบัติและข้อได้เปรียบ
|
การตรวจจับรอบด้านแบบพาสซีฟ
- : รับสัญญาณแบบพาสซีฟเท่านั้น (ไม่มีการส่งสัญญาณแม่เหล็กไฟฟ้า) และตรวจจับสัญญาณที่เกิดขึ้นเองของโดรน ทำให้สามารถระบุยี่ห้อ รุ่น และความถี่ของโดรนที่ไม่ได้รับอนุญาตได้ ไม่ได้รับผลกระทบจากฝน หิมะ หรือหมอก รองรับการตรวจจับตลอด 24 ชั่วโมงทุกวันตลอด 24 ชั่วโมง และ 360° ครอบคลุมโดรนมากกว่า 95% ที่มีจำหน่ายในตลาดการวางตำแหน่งที่แม่นยำและการเตือนภัยล่วงหน้าระยะไกล
- : ใช้เทคโนโลยีการหาทิศทางที่มีความแม่นยำสูงและการถอดรหัสโปรโตคอล ทำให้ได้ความแม่นยำในการหาทิศทางน้อยกว่า 5 เมตรสำหรับโดรนกระแสหลัก สามารถระบุตำแหน่งโดรน DJI และรีโมทคอนโทรลได้ (แสดงลองจิจูด/ละติจูด ทิศทาง ระยะทาง ความเร็ว และระดับความสูง) ภายใต้สภาวะที่ไม่มีการรบกวนและไม่มีสิ่งกีดขวาง ระยะการตรวจจับสูงถึง 15 กม. ทำให้สามารถตอบสนองได้ล่วงหน้ามาตรการตอบโต้แบบไม่ต้องใส่ใจอัจฉริยะ
- : เมื่อเปิดใช้งาน จะระบุโดรนที่ไม่ได้รับอนุญาตโดยอัตโนมัติและเรียกใช้การตอบสนองการรบกวน ผู้ใช้สามารถปรับแต่งระยะเวลาการรบกวนและรอบระยะเวลาได้ ทำให้เกิดความสมดุลระหว่างประสิทธิภาพและความยืดหยุ่นมาตรการตอบโต้ที่แม่นยำสองโหมด
- :
การรบกวนแบบกำหนดเป้าหมาย
- : ถอดรหัสโปรโตคอลการสื่อสารของรุ่นโดรนเฉพาะและทำการรบกวนแบบแคบแบนด์บนสัญญาณที่ปรับความถี่ของพวกมันการรบกวนแบบบรอดแบนด์
- : ใช้เสาอากาศรอบทิศทาง การกวาดความถี่ดิจิทัลความเร็วสูง และเทคโนโลยีการขยายสัญญาณ RF กำลังสูงเพื่อรบกวนโดรนหลายตัวพร้อมกันในหลายทิศทาง บังคับให้พวกเขากลับมาหรือลงจอดการจัดการบัญชีดำ/บัญชีขาวอัจฉริยะ
- : ระบุหมายเลขซีเรียลที่ไม่ซ้ำกันของโดรนและเปิดใช้งานการขึ้นบัญชีขาวด้วยคลิกเดียว โดรนที่จดทะเบียนอย่างถูกต้องซึ่งเพิ่มลงในบัญชีขาวจะไม่ทริกเกอร์การแจ้งเตือนเมื่อเข้าสู่พื้นที่คุ้มครอง หลีกเลี่ยงการแจ้งเตือนเท็จการปรับตัวให้เข้ากับทุกสถานการณ์และการอัปเกรดอย่างต่อเนื่อง
- : ยังคงทำงานได้ตามปกติแม้ในสถานการณ์เคลื่อนที่ด้วยความเร็วสูง รองรับการอัปเดตแผนที่ออนไลน์/ออฟไลน์สำหรับแผนที่อิเล็กทรอนิกส์ ให้การอัปเกรดระยะไกลฟรีสำหรับฐานข้อมูลรุ่นโดรน พร้อมการอัปเดตเป็นระยะเพื่อให้สอดคล้องกับการพัฒนาอุตสาหกรรมการจัดการที่ขับเคลื่อนด้วยข้อมูล
- : ให้การวิเคราะห์ทางสถิติและการแสดงผลข้อมูลโดรน รวมถึงบันทึกการบิน วิถีประวัติ และบันทึกการแจ้งเตือน เพื่อสนับสนุนการตัดสินใจอินเทอร์เฟซระบบ
