| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | LeiKan |
| หมายเลขรุ่น: | LKDR-400AB |
Ⅰ. Product Presentation

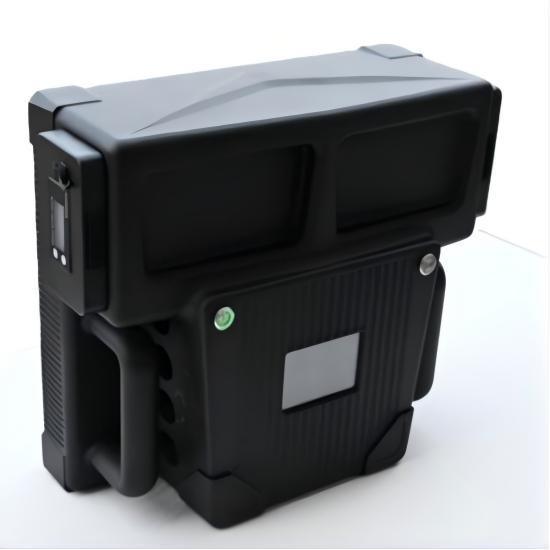

DR500-AB portable drone detection and jamming shield เป็นชุดของ-ใช้ระบบการรบกวนที่รวมการตรวจจับและการแจ้งเตือนล่วงหน้า การหาทิศทางเป้าหมาย การรบกวน, การแสดงผลและการควบคุม, และ ฟังก์ชันเครือข่าย มัน ขึ้นอยู่กับหลักการของการปล่อยคลื่นแม่เหล็กไฟฟ้าความเข้มสูง ทำหน้าที่กับระบบควบคุมการบินและตัวรับสัญญาณระบุตำแหน่งดาวเทียมของโดรนพลเรือนขนาดเล็กและขนาดกลางต่างๆ และเป็นอุปกรณ์ระดับมืออาชีพ อุปกรณ์ ที่ปิดกั้นสัญญาณการสื่อสารปกติเพื่อให้ไม่มีประสิทธิภาพ
Ⅱ. การใช้งานอุปกรณ์
เหตุการณ์ต่างๆ เช่น การบุกรุกที่ผิดกฎหมาย การลาดตระเวนที่เป็นอันตราย และการละเมิดความเป็นส่วนตัวเกิดขึ้นบ่อยครั้งผ่านโดรน ซึ่งก่อให้เกิดภัยคุกคามร้ายแรงต่อความมั่นคงของชาติ ความปลอดภัยสาธารณะ และความเป็นส่วนตัวส่วนบุคคล
Ⅲ. การนำเสนอฟังก์ชัน
นี้ อุปกรณ์ มีคลื่นความถี่ในการปิดกั้นการควบคุมการบิน รวมถึง GPS/QZSS/GLONASS/Galileo และคลื่นความถี่ในการปิดกั้นการวางตำแหน่งดาวเทียมรุ่นที่สองของ Beidou รวมทั้งหมด 6 ย่านความถี่ ด้วยการดำเนินการที่สมเหตุสมผล เป้าหมาย โดรนสามารถสูญเสียการควบคุม กลับมา ขับออกไป ลงจอด, or crash.
อุปกรณ์นี้ใช้แหล่งสัญญาณรบกวนดิจิทัลแบบ DSSS/FHSS dual-mode, เทคโนโลยีวงจรรวมไมโครเวฟแบบโซลิดสเตตทั้งหมด MMIC และเทคโนโลยีการติดตั้งพื้นผิว SMT ความหนาแน่นสูง มีความน่าเชื่อถือสูงและสามารถปรับให้เข้ากับการทำงานปกติในสภาพแวดล้อมที่มีอุณหภูมิต่ำและอุณหภูมิสูง
|
No. |
อุปกรณ์ Name |
ปริมาณ |
ขนาด (มม) |
8 กก. (กก) |
|
1 |
โฮสต์ |
1 |
390 มม.*390*160 มม.*160*330 มม.330 |
6.3 |
|
2 |
แบตเตอรี่ |
2 |
390 มม.*180*160 มม.*120*330 มม.80 |
1.05 |
|
3 |
เครื่องชาร์จ |
1 |
/ |
0.25 |
|
4 |
เคสการบิน |
1 |
390 มม.*520*160 มม.*400*330 มม.250 |
4.45 |
|
|
|
|
ทั้งหมด |
12.05 |
การควบคุมอุปกรณ์: ปุ่มหน่วยส่งสัญญาณ, ปุ่มเปิด/ปิดเครื่องหลัก, หน้าจอสัมผัสควบคุมการแสดงผล คำจำกัดความของอินเทอร์เฟซ: อินเทอร์เฟซจ่ายไฟอุปกรณ์ตรวจจับ: สายไฟ 2 แกน (DC29.4V 2A)
สถานะการตรวจจับโดรน
สถานะการหาทิศทางโดรนและการสลับภาษา
สถานะการรบกวนโดรน
|
อุปกรณ์ name |
Portable drone detection and jamming shield |
|
อุปกรณ์ รุ่น |
DR500-AB |
|
การใช้พลังงาน |
≤600W |
|
ย่านความถี่ในการตรวจจับ |
400MHz-1500MHz, 2200-2500MHz/5150-5950MHz (DJI, Autel และบาง WIFI โดรน) |
|
ระยะการตรวจจับ |
≥2000m (ขึ้นอยู่กับรุ่นโดรน) |
|
ระยะการรบกวน |
≥2000m Mavic 2(ขึ้นอยู่กับรุ่นโดรน) |
|
ย่านความถี่ในการรบกวน |
900MHz, 1.2GHz, 1.5GHz, 2.4GHz, 5.2GHz, 5.8GHz |
|
การใช้พลังงานช่องสัญญาณ |
1555～1650MHz 20W 840～930MHz 50W 2400～2500MHz 50W 1050～1280MHz 20W 5725-5850MHz 50W 5150-5350MHz 20W |
|
ช่องรบกวน |
หก |
|
ตรวจสอบฟังก์ชัน มุมทิศทาง |
การควบคุมเครือข่าย |
|
หน้าจอแสดงผล |
≥3.5 นิ้ว ข้อมูลของโดรน ความแรงของสัญญาณและย่านความถี่สามารถแสดงพร้อมกัน |
|
ประเภทหน้าจอ |
หน้าจอสัมผัส ฟังก์ชันแสดงสถานะ |
|
ข้อมูลของโดรน |
ความแรงของสัญญาณและย่านความถี่สามารถแสดงได้ ความแม่นยำในการหาทิศทาง |
|
≤10° |
มุมตรวจจับ |
|
ครอบคลุมมุมตรวจจับแนวนอน |
0°~360° J |
|
amming-to-communication ratio≥20:1 |
ฟังก์ชันแจ้งเตือน |
|
หลังจากตรวจพบเป้าหมายโดรนแล้ว สามารถส่งเสียงเตือนได้ |
การรบกวน |
|
ตรวจสอบฟังก์ชัน สามารถปล่อยสัญญาณรบกวนไร้สายเพื่อให้โดรนลอยตัว กลับมา หรือลงจอด |
ความถี่ b |
|
ฟังก์ชันการสลับแบนด์คุณสามารถเลือกการรบกวนการสื่อสารแยกต่างหาก การรบกวนการนำทางแยกต่างหาก หรือความถี่เต็มรูปแบบ |
วง การรบกวนมุมครอบคลุมการรบกวน |
|
แนวนอน |
≥45°, แนวตั้ง≥30°การควบคุมเครือข่าย |
|
สามารถเชื่อมต่อกับเทอร์มินัลมือถือ (APP) และแพลตฟอร์มการจัดการและคำสั่งส่วนหลังได้หลายระดับ (อุปกรณ์เสริม) |
อุณหภูมิในการทำงาน |
|
-40℃-60℃ |
น้ำหนัก |
|
8 กก. |
(รวมแบตเตอรี่) ขนาด |
|
ความยาว |
390 มม.*ความกว้าง 160 มม.*ความสูง 330 มม.พารามิเตอร์แบตเตอรี่ |
|
แรงดันไฟฟ้ามาตรฐานคือ 29.2V ช่วงแรงดันไฟฟ้าในการทำงานคือ 25.9V~29.4V ความจุ 10Ah |
แบตเตอรี่แบบถอดได้ |
|
กล่องแบตเตอรี่แบบเสียบปลั๊กในตัว และเวลาเปลี่ยนแบตเตอรี่ |
คือ≤5s เวลาสแตนด์บาย |
|
≥20h |
, equipped with alarm detection function in standby modeเวลาทำงาน |
|
≥30min |
ฟังก์ชันการชาร์จ |
|
รองรับการชาร์จโดยใช้ AC220V (อะแดปเตอร์แปลงไฟมาตรฐาน) พร้อมฟังก์ชันแสดงพลังงาน |
Ⅶ. |
คุณสมบัติและฟังก์ชันของอุปกรณ์1.
โดยการรบกวนการควบคุมระยะไกลของโดรน การส่งข้อมูล การส่งวิดีโอ และสัญญาณนำทาง ระบบมีวัตถุประสงค์เพื่อให้โดรนสูญเสียการควบคุมและบังคับให้ลงจอดฉุกเฉิน2. ครอบคลุมย่านความถี่เต็มรูปแบบ:
การตรวจจับย่านความถี่หลัก 400MHz-6GHz ครอบคลุมรุ่นโดรนกระแสหลักทั้งหมด3. การโจมตีที่แม่นยำและมีประสิทธิภาพ:
ส่งสัญญาณรบกวนอย่างมีประสิทธิภาพ โดยมีระยะการรบกวนสูงถึง 2 กม. (ขึ้นอยู่กับรุ่นโดรน)4. ความยืดหยุ่นสูง:
อุปกรณ์มีขนาดเล็กและน้ำหนักเบา พกพาสะดวกและใช้งานง่าย และ เหมาะสำหรับการใช้งานชั่วคราวและเคลื่อนที่ในสถานการณ์ต่างๆ5. ใช้งานง่าย:
การออกแบบที่เป็นมนุษย์ ใช้งานง่าย ไม่จำเป็นต้องมีการฝึกอบรมที่ซับซ้อน6. การออกแบบแบบบูรณาการ:
บูรณาการสูง ความยืดหยุ่นและการเคลื่อนที่ที่แข็งแกร่ง และสามารถปรับใช้ได้อย่างมีประสิทธิภาพกับสาขาการป้องกันใดๆ7. บริการที่กำหนดเอง:
โซลูชันอัจฉริยะที่ปรับแต่งตามความต้องการเพื่อให้ ลูกค้ามีผลการป้องกันที่ดีกว่าⅧ.
โครงสร้างและส่วนประกอบของอุปกรณ์อุปกรณ์ตรวจจับและรบกวนโดรนแบบพกพา (ชนิดป้องกัน) ประกอบด้วยเสาอากาศตรวจจับ
ชุดรวม, ชุดรวมเสาอากาศความถี่วิทยุ, การประมวลผลสัญญาณตรวจจับ บอร์ด, ชุดรวมโมดูลความถี่วิทยุ, เมนบอร์ดควบคุม, ตัวเครื่องหลัก,ส่วนประกอบแหล่งจ่ายไฟ ฯลฯⅨ. ข้อเสนอคุณค่าของสถานการณ์การใช้งาน
1. การป้องกันโครงสร้างพื้นฐานที่สำคัญ
ให้การป้องกันความปลอดภัยระดับต่ำ 7 × 24 ชั่วโมงสำหรับสนามบิน โรงไฟฟ้านิวเคลียร์ และสถานที่ราชการ ป้องกันความเสี่ยงด้านความปลอดภัยที่เกิดจากการบุกรุกของโดรนได้อย่างมีประสิทธิภาพ
2. ความปลอดภัยสำหรับงานขนาดใหญ่
ให้ความปลอดภัยระดับต่ำสำหรับงานประชุมสุดยอดระดับนานาชาติ งานกีฬา และงานขนาดใหญ่อื่นๆ และปรับใช้อย่างรวดเร็วเพื่อสร้างเขตห้ามบินชั่วคราว
3. การใช้งานทางยุทธวิธีทางทหาร
ให้ความสามารถในการต่อต้านโดรนในระดับบุคคลสำหรับการใช้งานแนวหน้าและการลาดตระเวนชายแดนของกองกำลัง ตอบสนองต่อภัยคุกคามจากโดรนที่ไม่สมมาตรได้อย่างมีประสิทธิภาพ
