โมดูเลอรี่ที่บูรณาการสูงบูรณาการติดตามทางออปติก 5 กิโลเมตร
ฉันคําอธิบายสินค้า

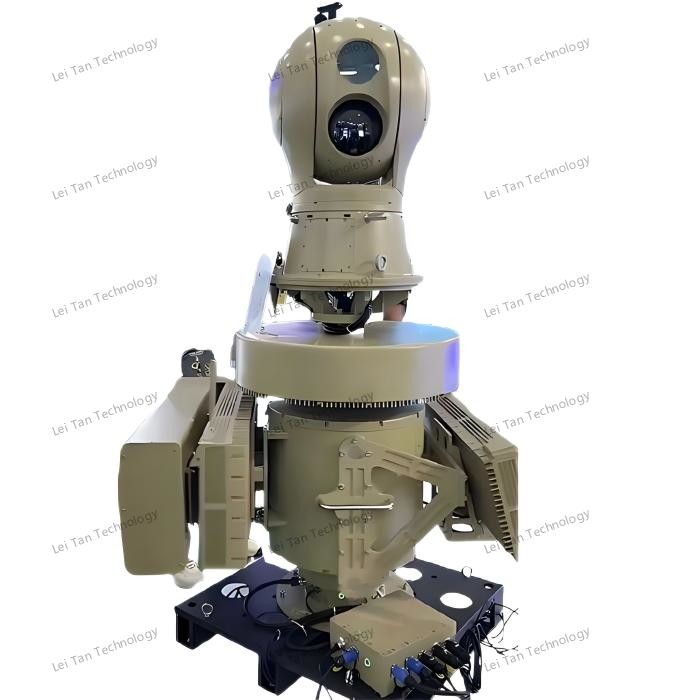

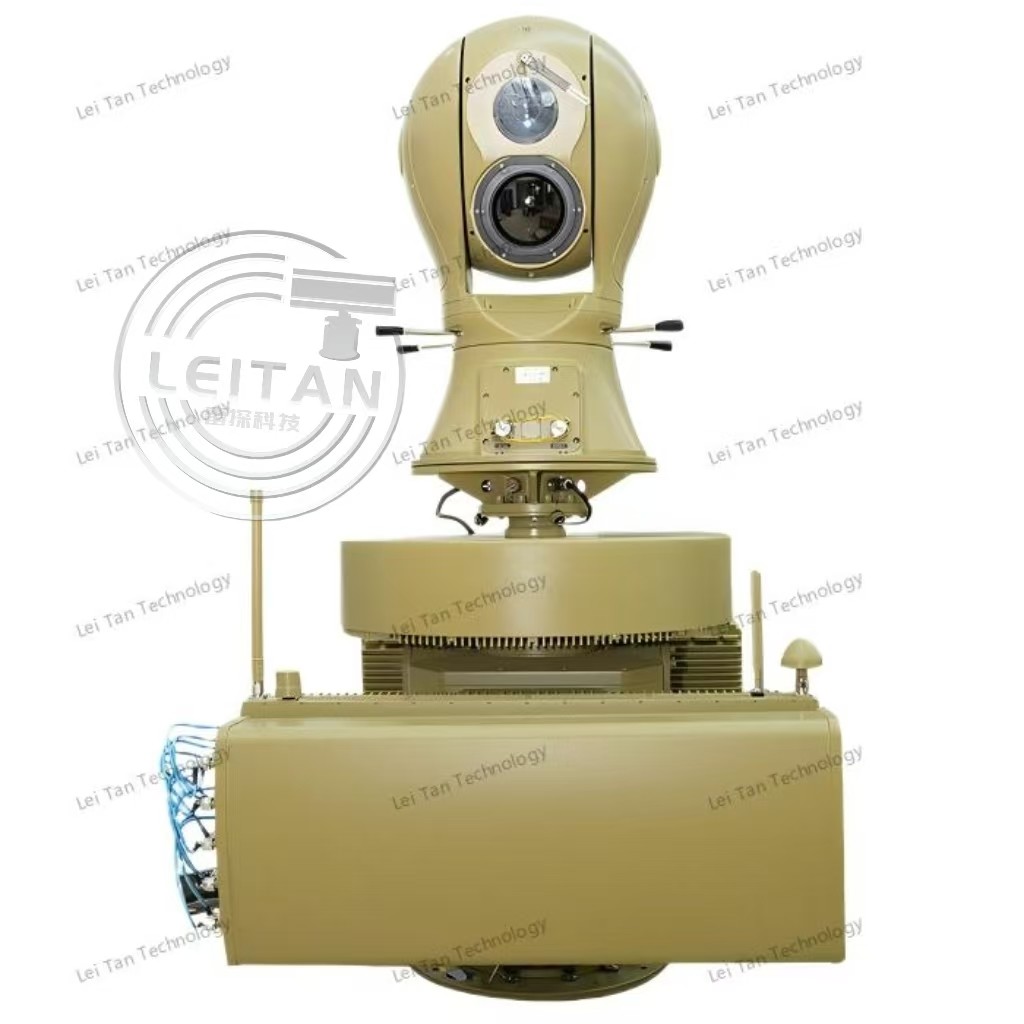

ระบบป้องกัน UAV แบบทิศทาง Haidongqing เป็นอุปกรณ์แบบโมดูลที่บูรณาการสูง โดยถูกออกแบบมาโดยเฉพาะเพื่อปกป้องพื้นที่ป้องกันทรัพย์สินส่วนตัวขนาดใหญ่และความปลอดภัยของสถานที่จัดงานขนาดใหญ่มันรวมเทคโนโลยีที่ทันสมัยหลายอย่าง เช่น การติดตามไฟฟ้า, การติดตามความถี่เต็ม, ราดาร์, การขัดขวางความถี่วิทยุ, และการปลอมแปลง GNSS, ทําให้สามารถติดตาม, การตรวจจับ, การขัดขวาง, และการปลอมแปลงของ UAVs ในเวลาจริง โดยการรวมการตรวจจับราดาร์การตรวจจับความถี่วิทยุ, และระบบติดตามไฟฟ้า-ออปติกส์ ระบบนี้สร้างระบบป้องกัน 5 ใน 1 ที่สามารถตอบสนองได้อย่างยืดหยุ่นกับภัยคุกคามต่าง ๆ และรับประกันความปลอดภัยของพื้นที่สําคัญ
II ลักษณะสินค้า
การบูรณาการสูง
ระบบป้องกันเครื่องบินไร้คนขับแบบไฮดงกิ่ง (Haidongqing Directional Anti-UAV System) มีฟังก์ชันหลายอย่าง รวมถึงราดาร์ เซ็นเซอร์ออปติกส์ อุปกรณ์สํารวจอิเล็กทรอนิกส์ และอุปกรณ์ป้องกันอิเล็กทรอนิกส์ในหน่วยเดียวการออกแบบโครงสร้างที่บูรณาการนี้ทําให้ระบบคอมแพคต์และมีประสิทธิภาพการบูรณาการสูงไม่เพียงแต่เพิ่มความมั่นคงในการทํางานของระบบ แต่ยังเพิ่มความสามารถในการจําแนกทางสายตาและความสามารถที่กีดกัน.
การตรวจจับหลายวิธี
ระบบรวมการตรวจจับคลื่นความถี่ การตรวจจับเรดาร์ และการติดตามไฟฟ้าออปติก เพื่อเป็นการเติมเต็มวิธีการตรวจจับที่ทํางานและที่ไม่ทํางานได้อย่างมีประสิทธิภาพการตรวจจับความถี่ของความถี่สามารถระบุ คุณสมบัติสัญญาณของ UAVs, การตรวจจับราดาร์ ให้ข้อมูลพิกัดสามมิติ และการติดตามไฟฟ้า-ออปติกส์ สามารถติดตามและยืนยันเป้าหมายที่น่าสงสัยในเวลาจริงแนวทางการตรวจจับหลายวิธีนี้ทําให้ระบบสามารถติดตามและติดตาม UAV ได้อย่างมีประสิทธิภาพในระยะ 5 กิโลเมตร.
การบริหารและควบคุมหลายระดับ
ระบบป้องกัน UAV ทิศทาง Haidongqing รองรับการเชื่อมโยงสามระดับ (ราดาร์ + สเป็คตรัมความถี่ + อิเล็กทรออปติก) และโหมดการตอบสนองแบบเชื่อมโยงสอง.สามารถปรับปรุงกลยุทธ์การตอบสนองได้อย่างยืดหยุ่น ตามระดับภัยคุกคามและกรณีการใช้งานที่แตกต่างกันกลไกการบริหารและควบคุมหลายระดับนี้ทําให้ระบบสามารถตัดสินใจและตอบสนองได้อย่างรวดเร็ว เมื่อเผชิญกับภัยคุกคาม UAV ที่ซับซ้อนและเปลี่ยนแปลง
โหมดการแทรกแซงและสปูฟฟิ้งที่ยืดหยุ่น
ระบบนี้มีโหมดการขัดขวางด้วยมือหรืออัตโนมัติที่สามารถบังคับ UAVs ให้ลงพื้นหรือระเหย นอกจากนี้โหมด spoofing สามารถขับ UAVs ออกจากโซนเตือนและพื้นที่หลักการผสมผสานแบบยืดหยุ่นของรหัสขัดขวางและสปูฟฟิ้ง ทําให้ผู้ใช้บริการมีตัวเลือกการตอบสนองที่หลากหลาย เพื่อจัดการอย่างมีประสิทธิภาพกับภัยคุกคาม UAV ที่หลากหลายชนิด.
การครอบคลุมอย่างกว้างขวาง
ระยะการตรวจจับราดาร์และระยะการตรวจจับคลื่นคลื่นของระบบป้องกัน UAV ทิศทางไฮดงกิ่งสามารถถึง 5 กิโลเมตร และระยะทางการติดตามไฟฟ้าแสงสามารถเกิน 5,000 เมตรการครอบคลุมที่กว้างขวางนี้ทําให้ระบบสามารถติดตามพื้นที่ใหญ่ได้อย่างมีประสิทธิภาพ และรับประกันความปลอดภัยของพื้นที่สําคัญต่อการคุกคามของ UAV.
III. ฟังก์ชันของสินค้า
การติดตามและติดตามในเวลาจริง
ระบบป้องกันเครื่องบินไร้ประสานทาง ไฮดงจิง สามารถติดตามและติดตามการเคลื่อนไหวของเครื่องบินไร้ประสานทางเวลาจริงและการติดตามไฟฟ้าแสงระบบสามารถตรวจจับและล็อกเป้าหมาย UAV ได้อย่างรวดเร็ว โดยได้รับข้อมูลในเวลาจริง เกี่ยวกับตําแหน่ง ความเร็ว และเส้นทางการบินของพวกเขา
การแทรกแซงและการหลอกลวง
ระบบนี้พร้อมกับความสามารถในการรบกวนและหลอกรบกวนที่แข็งแกร่ง ในโหมดรบกวน ระบบสามารถเปิดรบกวนความถี่วิทยุด้วยมือหรืออัตโนมัติ,ในโหมด spoofing ระบบใช้เทคโนโลยี GNSS spoofing เพื่อนํา UAVs ออกจากเส้นทางที่วางแผนและออกไปจากโซนเตือนและพื้นฐาน
การวิเคราะห์สถานการณ์และการสนับสนุนการตัดสินใจ
ระบบป้องกัน UAV ไฮดงกิ่ง สามารถวิเคราะห์ระดับภัยคุกคามของ UAV ที่ตรวจพบ และให้การสนับสนุนการตัดสินใจสําหรับผู้ใช้เครื่องตรวจจับแสง, และอุปกรณ์สํารวจอิเล็กทรอนิกส์ที่มีรูปแบบการประเมินภัยคุกคามที่กําหนดล่วงหน้า ระบบสามารถกําหนดระดับภัยคุกคามของ UAV ได้อย่างรวดเร็วและนําเสนอข้อเสนอการตอบสนองที่สอดคล้องกัน
การตอบสนองการเชื่อมโยงหลายระดับ
ระบบนี้รองรับการเชื่อมโยงสามระดับ (ราดาร์ + สเป็คตรัมความถี่ + อิเล็กทรออปติกัล) และโหมดการตอบสนองการเชื่อมโยงสองระดับและการติดตามไฟฟ้า-แสงทํางานร่วมกันเพื่อติดตามและติดตาม UAVs อย่างครบถ้วนและปรับการแทรกแซงหรือกลยุทธ์ spoofing อัตโนมัติในโหมดการเชื่อมโยงแบบสองตัว ผู้ใช้สามารถเลือกผสมผสานของเรดาร์และความถี่, เรดาร์และไฟฟ้าหรือความถี่และการเชื่อมโยงไฟฟ้าออปติก เพื่อจัดการกับภัยคุกคามของ UAV ในกรณีที่แตกต่างกัน.
การปกป้องพื้นที่
ระบบป้องกันเครื่องบินไร้คนขับแบบไฮดงกิ่ง สามารถป้องกันพื้นที่ขนาดใหญ่ได้อย่างมีประสิทธิภาพการครอบคลุมที่กว้างขวางและความสามารถในการติดตามและการขัดขวางที่แข็งแรงทําให้มันสามารถติดตามโซนเตือนและโซนหลักอย่างครบถ้วน, การรับรองความปลอดภัยของพื้นที่สําคัญต่อต้านภัยคุกคามของ UAV
V. ปริมาตรสินค้า
| ตัวชี้วัดการทํางาน | |
| การตั้งค่าแบบมาตรฐาน | UAD-XTF-PZGLE05 (ราดาร์, สเป็คตรัม, อิเล็กทรรออปติกัล, การยับยั้ง, การหลอกลวง, เครื่องควบคุมและโปรแกรมบริหาร) |
| ระยะทางการตรวจจับ | ≥5KM |
| ระยะความถี่การตรวจจับ | 70 MHz ถึง 6000 MHz หมายเหตุ: ช่วงความถี่อื่น ๆ สามารถปรับแต่งได้ |
| ความถี่ที่หลอกลวง | GPS/GALILEO/GLONASS/เบดู |
| ระยะห่างที่หลอกลวง | ≥1KM |
| ระยะความถี่การขัดขวาง | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| ปริมาตรราดาร์ | ปริมาตรรายละเอียดดังต่อไปนี้: ปริมาตรการทํางานของโมดูลราดาร์ |
| ปริมาตร optoelectronic | ปริมาตรไฟฟ้าแสงสว่าง ปริมาตรรายละเอียดมีอยู่ในตารางด้านล่าง *4 ปริมาตรการทํางานของโมดูลไฟฟ้าแสงสว่าง |
| ตัวชี้วัดกล | |
| ความต้านทานลม | 10ลมแรง |
| อุณหภูมิการทํางาน | - 40°C55°C |
| อุณหภูมิการเก็บรักษา | - 45°C65°C |
| ระดับการป้องกัน | IP65 |
| ความชื้นในการทํางาน | ≤95% |
| อินเตอร์เฟซข้อมูล | RJ45 |
| สายพานไฟฟ้า | โวลเตจ: 220V พลังงาน: ≤550W (โหมดการตรวจจับ) ≤1950W (โหมดการแก้ไข) |
| น้ําหนัก | 250 กิโลกรัม |
| ขนาด | 850mmx850mmx1700mm |
| ลักษณะของแพลตฟอร์ม | รายการขาวและรายการดํา การตรวจจับในเวลาจริง การติดตามทางออทคอม การแก้ไขด้วยมือ แผนที่ GIS การเก็บข้อมูล การสอบถามเหตุการณ์ |
| ปริมาตรตัวชี้วัดของโมดูลตรวจจับสเปคตรัม | |
| ระยะความถี่การตรวจจับ | 20MHz-6GHz |
| วงศ์รัศมีการตรวจจับ | ≥5km |
| กําหนดระยะทางรัศมี | ≥5 กิโลเมตร สามารถจําได้บางยี่ห้อและรุ่น โดรน |
| มุมการตรวจจับ | 360° |
| ความผิดพลาดความแม่นยําของการวัดมุม (รากเฉลี่ยสี่เหลี่ยม) | ระยะทาง 5 กิโลเมตรหรือมากกว่า ≤ 1° |
| ความสูงการตรวจสอบขั้นต่ํา | <0m |
| ปริมาตรของตัวชี้วัดโมดูลการขัดขวาง | |
| ระยะความถี่การขัดขวาง | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| สายพานไฟฟ้า | 50W |
| ระยะทางการแทรกแซง | 3 กิโลเมตร |
| ปริมาตรของโมดูลราดาร์ | |
| ระบบการทํางาน | ระบบเรียงแบบระยะ (การสแกน azimuth + การสแกนระยะความสูง) |
| ระยะความถี่ในการทํางาน | Xband |
| พลังการตรวจจับที่มีประสิทธิภาพ | ≥5.0KM ((UAV) |
| ≥8.0KM ((คนเดิน) | |
| ≥10.0KM ((ยานยนต์) | |
| ≥5.0KM ((เรือ) | |
| ความเร็วการตรวจสอบ | 0.5m/s-83m/s |
| ความแม่นยํา azimuth | ≤0.3° ((ค้นหา);≤0.3° ((ทาง) |
| ความแม่นยําของความสูง | ≤1.0° ((ค้นหา);≤0.5° ((ทาง) |
| อัตราข้อมูล | ≤ 5s/วงกลม |
| ปริมาตรดัชนีโมดูลอปโตอีเลคทรอนิกส์ | |
| ระยะทางการทํางาน | ในกรณีที่ความเห็นในอากาศ ≥ 20km, ความชื้น ≤ 50% RH, และความแตกต่างของอุณหภูมิ> 6K, ระยะทางการตรวจจับแสงที่มองเห็น ≥ 5000m, ระยะทางการติดตาม ≥ 4000m, ระยะทางการจําแนก ≥ 3000m สําหรับ 03m × 0.3m เป้าหมายเครื่องบินไร้คนขับ; ระยะทางการตรวจจับภาพความร้อน ≥ 1500m ระยะทางการติดตาม ≥ 1000m ระยะทางการจํานน ≥ 1000m |
| การถ่ายภาพความร้อนในอินฟราเรด | เครื่องตรวจจับ: ระดับจุดไฟอินฟราเรดของวานาเดียมโอไซด์ (VOx) ที่ไม่เย็น ระยะสเป็คตรัล: 8μm ถึง 14μm ความละเอียด: 640×512 NETD: ดีกว่า 30mK ความยาวโฟกัสของเลนส์: 31 ถึง 155 มิลลิเมตร, เลนส์ซูมออปติคอลต่อเนื่อง 5 เท่า การควบคุมเลนส์: โซมไฟฟ้า, การจับส่องด้วยมือ/การจับส่องด้วยอัตโนมัติ การปรับปรุงภาพ: เทคโนโลยีปรับปรุงรายละเอียดภาพดิจิตอล SDE สีเทียมขั้วโลก: สีดําเทียมขาวเทียม และสีเทียมหลายสี การปรับภาพ: ความสว่าง, ความแตกต่าง, การแก้ไขแกมม่า รูปแบบการรหัส: H.264/H.265/MJPEG รองรับฟังก์ชันป้องกันแสงที่แข็งแรง |
| แสงที่เห็นได้ชัดระดับสูง | เซนเซอร์:1/1.8 "พื้นผิวเป้าหมาย CMOS ระดับแสงดาว, ICR สีสู่การแปลงสีดํา ความละเอียด: 2688×1520 ความสว่าง: สี: 0.002 ลักซ์; สีดําและขาว: 0.0002 ลักซ์ ฟอร์มาตการรหัส: H.264/H.265/MJPEG การปรับปรุงภาพ: รองรับระยะการเคลื่อนไหวที่กว้าง, การดับแสงที่แข็งแรง, การตั้งค่าภาพอิเล็กทรอนิกส์, การลดเสียงเสียงดิจิตอล 3 มิติ และการสมดุลขาวอัตโนมัติ ความยาวโฟกัส: 12.5 775 มิลลิเมตร เลนส์ซูมไฟฟ้าความละเอียดสูง Dehazing: รองรับการ dehazing ทั้งทางแสงและทางอิเล็กทรอนิกส์ |
| ฟังก์ชันการติดตาม | 1วิธีการติดตาม: การติดตามฮาร์ดแวร์ที่ติดตามในหน้า 2รูปแบบการติดตาม: มือ ถือ, การติดตามอัตโนมัติ, รองรับการเชื่อมโยงราดาร์ 3การสลับวีดีโอ: การติดตามการสลับวีดีโอดิจิตอลความละเอียดสูงแสงที่มองเห็น / ดิจิตอลอินฟราเรด 4. ฟังก์ชันการติดตาม: มีอัลการิทึมติดตามหลายแบบที่สร้างขึ้น รองรับการตรวจจับเป้าหมายหลายเป้าหมาย, การจับภาพอัตโนมัติ, การขยายอัตโนมัติระหว่างการติดตาม, การแสดงเส้นทางเป้าหมายในเวลาจริงป้องกันการปิดตัวชั่วคราว, ฯลฯ การติดตามด้วยมือและอัตโนมัติ, รองรับการติดตามการเชื่อมโยงราดาร์; การสนับสนุนการจําแนกเป้าหมายระหว่างกระบวนการติดตาม; การสนับสนุนการระบุและติดตามรองรับการติดตามแบบปรับตัวของประตูคลื่นอากาศ, และขนาดกล่องติดตามสามารถปรับปรุงตามขนาดเป้าหมาย จอติดตาม: อุปกรณ์พร้อมกับจอติดตามเป้าหมายตาหาง ตําแหน่งตาหางสามารถปรับได้ตามใจชอบ, รองรับจอปรับขนาดเป้าหมาย 2, 4 และ 8x |
| การวิเคราะห์ | 1. มีโปรเซสเซอร์พลังงานคอมพิวเตอร์ 16 ท็อป 2วิธีการนําไปใช้งาน: โมดูลวิเคราะห์ฉลาดที่ฝังอยู่ด้านหน้า 3การตรวจจับพฤติกรรมที่ผิดปกติ: รองรับการจําแนกเป้าหมาย; รองรับการตรวจสอบการบุกรุกในภูมิภาค, การตรวจสอบการบุกรุกข้ามชายแดน, การตรวจสอบการเคลื่อนไหว, เป็นต้น การรับรู้การจัดหมวด: รองรับการรับรู้การจัดหมวดของเป้าหมาย เช่น คน รถยนต์ เครื่องบินไร้คนขับ นก เป็นต้น (ต้องการความช่วยเหลือจากลูกค้าในการจัดหาชุดข้อมูล) |
| การเสริมการทํางาน | 1. การจัดการสุขภาพ: รองรับพลังงานในการทดสอบตัวเอง, คําถามสถานะ, และการตอบสนองรหัสความผิดพลาด, และสนับสนุนการถามสุขภาพของฮาร์ดแวร์ เช่นแสงที่มองเห็น, ส่วนประกอบภาพความร้อน,เครื่องยนต์ปิชช์แนวราบ, อุณหภูมิชิป, และเวลาทํางาน 2. การตอบสนองข้อมูล: มีการตอบสนองในเวลาจริง / คําถามและฟังก์ชันการตั้งตําแหน่งสําหรับมุมมองสนามของเลนส์, การขยาย, ราคา ZOOM / FOCUS, และมุมของเครื่องหมุนและสนับสนุนการสอบถาม / การตอบสนองในเวลาจริง และฟังก์ชันการตั้งตําแหน่งสําหรับมุมแนวราบและมุม pitch การปรับปรุงและบํารุงรักษา: สามารถเริ่มต้นใหม่จากระยะไกล, ปรับปรุงจากระยะไกลฟังก์ชัน, สะดวกสําหรับการบํารุงรักษาระบบ |
| ปริมาตรดัชนีของโมดูล servo turntable | |
| เครื่องหมุนหมุนแกนเดียว | 1มุมหมุนของเครื่องหมุน: การหมุนต่อเนื่องใน azimut N × 360 ° 2. ความเร็วสูงสุดของ azimut: ≥ 130 °/s 3ความเร็ว azimut ขั้นต่ํา ≤ 0.1 °/s 4ความเร่งขัดสูงสุดของ azimut: ≥ 90 °/s2 5ความแม่นยําของการตั้งทิศทาง: ≤ 0.1 ° 6. เวลาตอบสนองขั้นต่ําที่ตั้ง: ≤ 2 วินาที (คงที่จาก 0 ° ถึง 90 °) ระยะการปรับระยะการปรับ: ไม่ต่ํากว่า -25 ° ถึง 10 ° |
VI:ลักษณะสินค้า
|
ลักษณะสินค้า |
ระบบป้องกันโดรนไฮดงกิง สามารถติดตามและติดตามการเคลื่อนไหวของโดรนในเวลาจริง โดยการทํางานร่วมกันthe system can quickly identify and lock onto โดรน targets ระบบสามารถระบุและล็อคเป้าหมายแบบดรอนได้อย่างรวดเร็ว, รับตําแหน่ง, ความเร็ว, และเส้นทางการบินของพวกเขาในเวลาจริง |
|
การแทรกแซงและการหลอกลวง |
The system has powerful jamming and deception capabilities In jamming mode, the system can manually or automatically activate radio jamming, forcing โดรนs to land immediately, hover, the system can manually or automatically activate radio jamming, the system has powerful jamming and deception capabilities ในโหมดการแชมเมนต์ ระบบสามารถทํางานด้วยมือหรืออัตโนมัติor return to base หรือกลับไปที่ฐานในโหมดการหลอกลวง ระบบใช้เทคโนโลยี GNSS spoofing เพื่อนําเครื่องบินโดรนออกจากเส้นทางการบินที่กําหนดไว้ |
|
การวิเคราะห์สถานการณ์และการตัดสินใจ |
ระบบป้องกันโดรนไฮดงกิง สามารถวิเคราะห์สถานการณ์ของภัยคุกคามโดรนที่พบ และให้ผู้ใช้บริการ มีการสนับสนุนการตัดสินใจThe system quickly assesses the threat level of โดรนs using real-time data obtained from เรดาร์ ระบบนี้สามารถประเมินระดับภัยคุกคามของโดรนได้อย่างรวดเร็ว โดยใช้ข้อมูลในเวลาจริงจากเรดาร์, optical เซนเซอร์s, and electronic reconnaissance equipment, combined with preset threat assessment models, and offers corresponding response recommendations to users และสามารถนําเสนอการตอบสนองให้กับผู้ใช้ได้ |
|
การตอบสนองที่ประสานกันหลายระดับ |
The system supports three-level and dual-level Interconnection disposal modes involving เรดาร์, spectrum, and electro-optical technologies ในรูปแบบ Interconnection สามระดับ การตรวจจับระดับระดับระดับระดับspectrum detection การตรวจจับสเปคตรัม, and electro-optical tracking work together to provide comprehensive monitoring and tracking of โดรนs, automatically adjusting jamming or deception strategies based on threat levels โดยใช้เครื่องบินไร้คนขับเคลื่อน และเครื่องบินไร้คนขับเคลื่อนIn the dual-level Interconnection mode การเชื่อมต่อระหว่างระบบ, users can choose combinations of เรดาร์ with spectrum, เรดาร์ with electro-optical, รีดาร์ที่มีสายแสงor spectrum with electro-optical based on actual situations to flexibly address โดรน threats in different scenarios การใช้เครื่องบินดรออนในสถานการณ์ที่แตกต่างกัน. |
|
การคุ้มครองภูมิภาค |
ระบบป้องกันโดรนไฮดงคิง สามารถป้องกันพื้นที่ใหญ่ได้อย่างมีประสิทธิภาพความครอบคลุมที่กว้างขวาง และความสามารถในการติดตามและจมเสียงที่แข็งแกร่ง ทําให้มันสามารถให้การตรวจสอบที่ครบถ้วนของโซนเตือนและพื้นที่หลักการประกันว่าภูมิภาคสําคัญยังคงปลอดภัยจากภัยคุกคามจากเครื่องบินไร้คนขับ |
