ระบบราดาร์ความปลอดภัยความสูงต่ํา มากกว่า 5 กิโลเมตร ระบบป้องกันดรออนในทิศทาง เพื่อตรวจจับการแทรกแซง
I. คําอธิบายสินค้า

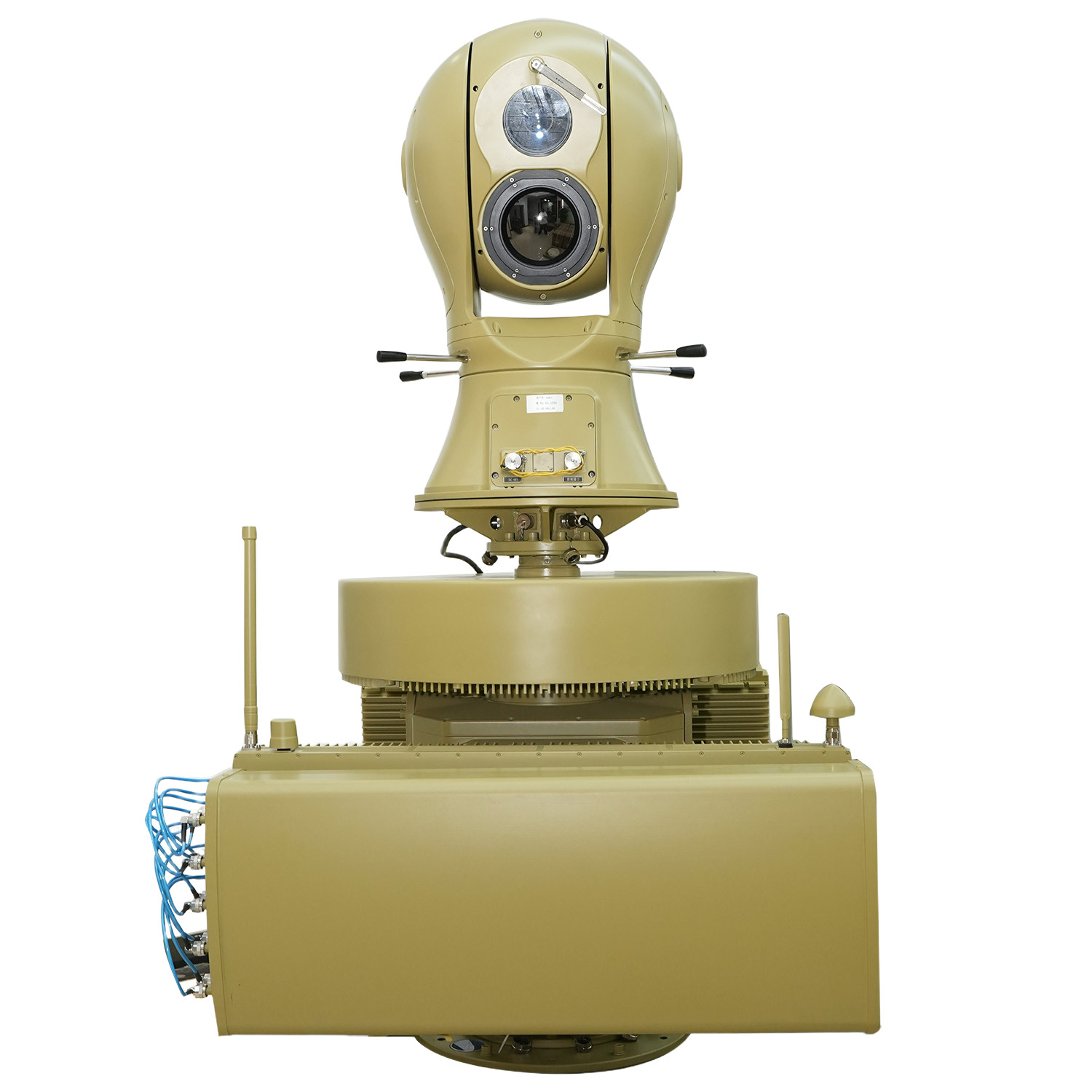

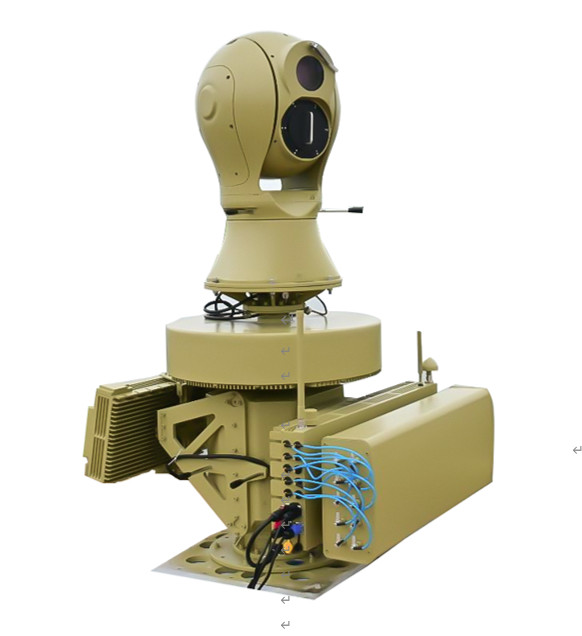

ระบบป้องกันโดรนแบบ 5 ใน 1 ดิเรกชั่น เป็นทางออกที่ครบวงจร เพื่อตรวจจับ ติดตาม และปราบปรามโดรนที่ไม่ได้รับอนุญาตในพื้นที่สําคัญ เช่นฐานทหารโครงการรัฐระบบนี้รวมเทคโนโลยีที่ก้าวหน้าหลายอย่าง รวมถึงการตรวจจับราดาร์ การตรวจจับความถี่วิทยุ (RF)และ GNSS spoofing. มันให้บริการทางแก้ไขแบบปิดวงจรจากการตรวจสอบถึงมาตรการตอบโต้, รับประกันการติดตามในเวลาจริงและการตอบสนองอย่างรวดเร็วต่อการบุกรุกของเครื่องบินไร้คนขับระบบนี้เหมาะสําหรับการใช้งานที่ตั้งและเคลื่อนย้าย และสามารถป้องกันภัยคุกคามจากเครื่องบินไร้คนขับแบบปกติและไม่ปกติ.
II ลักษณะสินค้า
การตรวจจับและมาตรการต่อต้านที่บูรณาการ
ระบบนี้รวมเทคโนโลยีการตรวจจับแบบมีกิจกรรมและมีอัตราต่อเนื่อง รวมถึงราดาร์ การตรวจจับ RF และการติดตามทางไฟฟ้าแสง เพื่อให้มีการตรวจจับอันตรายของเครื่องบินไร้คนขับแบบอย่างครบถ้วนและแม่นยํามันยังบูรณาการ GNSS spoofing และความสามารถการขัดแย้งอิเล็กทรอนิกส์เพื่อปฎิเสธ โดรนs ได้อย่างมีประสิทธิภาพ.
นุ่มนวลและสามารถปรับเปลี่ยนได้
ระบบนี้มีตัวเลือกการใช้งานที่ยืดหยุ่น และสามารถปรับแต่งได้ตามความต้องการของผู้ใช้มันสนับสนุนทั้งแบบการทํางานด้วยมือและอัตโนมัติ และให้แผนการตรวจจับหลายเพื่อปรับตัวกับสภาพแวดล้อมการทํางานที่แตกต่างกัน.
ความสามารถในการปรับตัวต่อสิ่งแวดล้อม
III. ฟังก์ชันของสินค้า
การตรวจสอบอย่างครบถ้วน:ระบบนี้สามารถตรวจจับและติดตามเครื่องบินไร้คนขับได้ในเวลาจริง โดยใช้ราดาร์ การตรวจจับ RF และการติดตามไฟฟ้าแสงมันมีระยะทางตรวจจับมากกว่า 5 กิโลเมตร และสามารถระบุและติดตามเป้าหมายหลายอย่างพร้อมกัน.
อัตโนมัติ Cขั้นตอน:ระบบสามารถเริ่มต้นมาตรการตอบโต้อย่างอัตโนมัติ เช่น การขัดขวางทางอิเล็กทรอนิกส์และ GNSS spoofing เมื่อตรวจพบภัยคุกคามจากเครื่องบินไร้คนขับมาตรการตอบสนองเหล่านี้ ทําให้สัญญาณควบคุมของเครื่องบินไร้คนขับ และระบบการนําทางทําให้ภัยคุกคามหายไปอย่างมีประสิทธิภาพ
การจัดการและวิเคราะห์ข้อมูล:ระบบนี้มีซอฟต์แวร์ควบคุมและบริหารจัดการที่ทําให้ผู้ใช้สามารถจัดการและวิเคราะห์ข้อมูลการตรวจจับ, ตั้งพื้นที่เตือน, และตั้งค่าโปรโตคอลการตอบสนองมันยังสนับสนุนการบูรณาการกับระบบความปลอดภัยอื่น ๆ เพื่อเพิ่มความรู้สถานการณ์.
IV.พารามิเตอร์
| ตัวชี้วัดการทํางาน | |

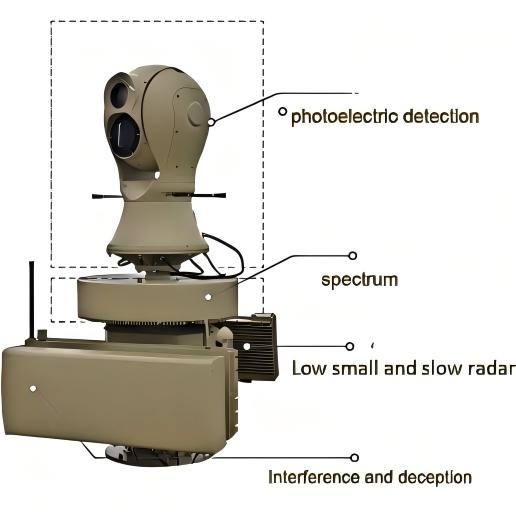

| การตั้งค่าแบบมาตรฐาน | UAD-XTF-PZGLE05 (ราดาร์, สเป็คตรัม, อิเล็กทรรออปติกัล, การยับยั้ง, การหลอกลวง, เครื่องควบคุมและโปรแกรมบริหาร) |
| ระยะทางการตรวจจับ | ≥5KM |
| ระยะความถี่การตรวจจับ | 70 MHz ถึง 6000 MHz หมายเหตุ: ช่วงความถี่อื่น ๆ สามารถปรับแต่งได้ |
| ความถี่ที่หลอกลวง | GPS/GALILEO/GLONASS/เบดู |
| ระยะห่างที่หลอกลวง | ≥1KM |
| ระยะความถี่การขัดขวาง | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| ปริมาตรราดาร์ | ปริมาตรรายละเอียดดังต่อไปนี้: ปริมาตรการทํางานของโมดูลราดาร์ |
| ปริมาตร optoelectronic | ปริมาตรไฟฟ้าแสงสว่าง ปริมาตรรายละเอียดมีอยู่ในตารางด้านล่าง *4 ปริมาตรการทํางานของโมดูลไฟฟ้าแสงสว่าง |
| ตัวชี้วัดกล | |
| ความต้านทานลม | 10ลมแรง |
| อุณหภูมิการทํางาน | - 40°C55°C |
| อุณหภูมิการเก็บรักษา | - 45°C65°C |
| ระดับการป้องกัน | IP65 |
| ความชื้นในการทํางาน | ≤ 95% |
| อินเตอร์เฟซข้อมูล | RJ45 |
| สายพานไฟฟ้า | โวลเตจ: 220V พลังงาน: ≤550W (โหมดการตรวจจับ) ≤1950W (โหมดการแก้ไข) |
| น้ําหนัก | 250 กิโลกรัม |
| ขนาด | 850mmx850mmx1700mm |
| ลักษณะของแพลตฟอร์ม | รายการขาวและรายการดํา การตรวจจับในเวลาจริง การติดตามทางออทคอม การแก้ไขด้วยมือ แผนที่ GIS การเก็บข้อมูล การสอบถามเหตุการณ์ |
| ปริมาตรตัวชี้วัดของโมดูลตรวจจับสเปคตรัม | |
| ระยะความถี่การตรวจจับ | 20MHz-6GHz |
| วงศ์รัศมีการตรวจจับ | ≥5km |
| กําหนดระยะทางรัศมี | ≥5 กิโลเมตร สามารถจําได้บางยี่ห้อและรุ่น โดรน |
| มุมการตรวจจับ | 360° |
| ความผิดพลาดความแม่นยําของการวัดมุม (รากเฉลี่ยสี่เหลี่ยม) | ระยะทาง 5 กิโลเมตรหรือมากกว่า ≤ 1° |
| ความสูงการตรวจสอบขั้นต่ํา | <0m |
| ปริมาตรของตัวชี้วัดโมดูลการขัดขวาง | |
| ระยะความถี่การขัดขวาง | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| สายพานไฟฟ้า | 50W |
| ระยะทางการแทรกแซง | 3 กิโลเมตร |
| ปริมาตรของโมดูลราดาร์ | |
| ระบบการทํางาน | ระบบเรียงแบบระยะ (การสแกน azimuth + การสแกนระยะความสูง) |
| ระยะความถี่ในการทํางาน | Xband |
| พลังการตรวจจับที่มีประสิทธิภาพ | ≥5.0KM ((UAV) |
| ≥8.0KM ((คนเดิน) | |
| ≥10.0KM ((ยานยนต์) | |
| ≥5.0KM ((เรือ) | |
| ความเร็วการตรวจสอบ | 0.5m/s-83m/s |
| ความแม่นยํา azimuth | ≤0.3° ((ค้นหา);≤0.3° ((ทาง) |
| ความแม่นยําของความสูง | ≤1.0° ((ค้นหา);≤0.5° ((ทาง) |
| อัตราข้อมูล | ≤ 5s/วงกลม |
| ปริมาตรดัชนีโมดูลอปโตอีเลคทรอนิกส์ | |
| ระยะทางการทํางาน | ในกรณีที่ความเห็นในอากาศ ≥ 20km, ความชื้น ≤ 50% RH, และความแตกต่างของอุณหภูมิ> 6K, ระยะทางการตรวจจับแสงที่มองเห็น ≥ 5000m, ระยะทางการติดตาม ≥ 4000m, ระยะทางการจําแนก ≥ 3000m สําหรับ 03m × 0.3m เป้าหมายเครื่องบินไร้คนขับ; ระยะทางการตรวจจับภาพความร้อน ≥ 1500m ระยะทางการติดตาม ≥ 1000m ระยะทางการจํานน ≥ 1000m |
| การถ่ายภาพความร้อนในอินฟราเรด | เครื่องตรวจจับ: ระดับจุดไฟอินฟราเรดของวานาเดียมโอไซด์ (VOx) ที่ไม่เย็น ระยะสเป็คตรัล: 8μm ถึง 14μm ความละเอียด: 640×512 NETD: ดีกว่า 30mK ความยาวโฟกัสของเลนส์: 31 ถึง 155 มิลลิเมตร, เลนส์ซูมออปติคอลต่อเนื่อง 5 เท่า การควบคุมเลนส์: โซมไฟฟ้า, การจับส่องด้วยมือ/การจับส่องด้วยอัตโนมัติ การปรับปรุงภาพ: เทคโนโลยีปรับปรุงรายละเอียดภาพดิจิตอล SDE สีเทียมขั้วโลก: สีดําเทียมขาวเทียม และสีเทียมหลายสี การปรับภาพ: ความสว่าง, ความแตกต่าง, การแก้ไขแกมม่า รูปแบบการรหัส: H.264/H.265/MJPEG รองรับฟังก์ชันป้องกันแสงที่แข็งแรง |
| แสงที่เห็นได้ชัดระดับสูง | เซนเซอร์:1/1.8 "พื้นผิวเป้าหมาย CMOS ระดับแสงดาว, ICR สีสู่การแปลงสีดํา ความละเอียด: 2688×1520 ความสว่าง: สี: 0.002 ลักซ์; สีดําและขาว: 0.0002 ลักซ์ ฟอร์มาตการรหัส: H.264/H.265/MJPEG การปรับปรุงภาพ: รองรับระยะการเคลื่อนไหวที่กว้าง, การดับแสงที่แข็งแรง, การตั้งค่าภาพอิเล็กทรอนิกส์, การลดเสียงเสียงดิจิตอล 3 มิติ และการสมดุลขาวอัตโนมัติ ความยาวโฟกัส: 12.5 775 มิลลิเมตร เลนส์ซูมไฟฟ้าความละเอียดสูง Dehazing: รองรับการ dehazing ทั้งทางแสงและทางอิเล็กทรอนิกส์ |
| ฟังก์ชันการติดตาม | 1วิธีการติดตาม: การติดตามฮาร์ดแวร์ที่ติดตามในหน้า 2รูปแบบการติดตาม: มือ ถือ, การติดตามอัตโนมัติ, รองรับการเชื่อมโยงราดาร์ 3การสลับวีดีโอ: การติดตามการสลับวีดีโอดิจิตอลความละเอียดสูงแสงที่มองเห็น / ดิจิตอลอินฟราเรด 4. ฟังก์ชันการติดตาม: มีอัลการิทึมติดตามหลายแบบที่สร้างขึ้น รองรับการตรวจจับเป้าหมายหลายเป้าหมาย, การจับภาพอัตโนมัติ, การขยายอัตโนมัติระหว่างการติดตาม, การแสดงเส้นทางเป้าหมายในเวลาจริงป้องกันการปิดตัวชั่วคราว, ฯลฯ การติดตามด้วยมือและอัตโนมัติ, รองรับการติดตามการเชื่อมโยงราดาร์; การสนับสนุนการจําแนกเป้าหมายระหว่างกระบวนการติดตาม; การสนับสนุนการระบุและติดตามรองรับการติดตามแบบปรับตัวของประตูคลื่นอากาศ, และขนาดกล่องติดตามสามารถปรับปรุงตามขนาดเป้าหมาย จอติดตาม: อุปกรณ์พร้อมกับจอติดตามเป้าหมายตาหาง ตําแหน่งตาหางสามารถปรับได้ตามใจชอบ, รองรับจอปรับขนาดเป้าหมาย 2, 4 และ 8x |
| การวิเคราะห์ | 1. มีโปรเซสเซอร์พลังงานคอมพิวเตอร์ 16 ท็อป 2วิธีการนําไปใช้งาน: โมดูลวิเคราะห์ฉลาดที่ฝังอยู่ด้านหน้า 3การตรวจจับพฤติกรรมที่ผิดปกติ: รองรับการจําแนกเป้าหมาย; รองรับการตรวจสอบการบุกรุกในภูมิภาค, การตรวจสอบการบุกรุกข้ามชายแดน, การตรวจสอบการเคลื่อนไหว, เป็นต้น การรับรู้การจัดหมวด: รองรับการรับรู้การจัดหมวดของเป้าหมาย เช่น คน รถยนต์ เครื่องบินไร้คนขับ นก เป็นต้น (ต้องการความช่วยเหลือจากลูกค้าในการจัดหาชุดข้อมูล) |
| การเสริมการทํางาน | 1. การจัดการสุขภาพ: รองรับพลังงานในการทดสอบตัวเอง, คําถามสถานะ, และการตอบสนองรหัสความผิดพลาด, และสนับสนุนการถามสุขภาพของฮาร์ดแวร์ เช่นแสงที่มองเห็น, ส่วนประกอบภาพความร้อน,เครื่องยนต์ปิชช์แนวราบ, อุณหภูมิชิป, และเวลาทํางาน 2. การตอบสนองข้อมูล: มีการตอบสนองในเวลาจริง / คําถามและฟังก์ชันการตั้งตําแหน่งสําหรับมุมมองสนามของเลนส์, การขยาย, ราคา ZOOM / FOCUS, และมุมของเครื่องหมุนและสนับสนุนการสอบถาม / การตอบสนองในเวลาจริง และฟังก์ชันการตั้งตําแหน่งสําหรับมุมแนวราบและมุม pitch การปรับปรุงและบํารุงรักษา: สามารถเริ่มต้นใหม่จากระยะไกล, ปรับปรุงจากระยะไกลฟังก์ชัน, สะดวกสําหรับการบํารุงรักษาระบบ |
| ปริมาตรดัชนีของโมดูล servo turntable | |
| เครื่องหมุนหมุนแกนเดียว | 1มุมหมุนของเครื่องหมุน: การหมุนต่อเนื่องใน azimut N × 360 ° 2. ความเร็วสูงสุดของ azimut: ≥ 130 °/s 3ความเร็ว azimut ขั้นต่ํา ≤ 0.1 °/s 4ความเร่งขัดสูงสุดของ azimut: ≥ 90 °/s2 5ความแม่นยําของการตั้งทิศทาง: ≤ 0.1 ° 6. เวลาตอบสนองขั้นต่ําที่ตั้ง: ≤ 2 วินาที (คงที่จาก 0 ° ถึง 90 °) ระยะการปรับระยะการปรับ: ไม่ต่ํากว่า -25 ° ถึง 10 ° |
