ราดาร์ AESA รหัสสแกนอิเล็กทรอนิกส์

Name: ราดาร์ AESA รหัสสแกนอิเล็กทรอนิกส์
Brand: Chongqing Leikan Technology Co., Ltd
SKU: LTSR-HDQ
Availability: InStock

รายละเอียดผลิตภัณฑ์:

ชื่อแบรนด์:	Lei Tan
หมายเลขรุ่น:	LTSR-HDQ

ข้อมูลรายละเอียด

ชื่อแบรนด์:

Lei Tan

หมายเลขรุ่น:

LTSR-HDQ

ชื่อสินค้า:

อาร์เรย์ที่สแกนทางอิเล็กทรอนิกส์ (AESA) Haidongqing Radar ตรวจจับ UAV ขนาดกะทัดรัด

ความถี่การทำซ้ำของพัลส์:

1,000 เฮิรตซ์

การจำแนกเป้าหมาย:

UAV, เฮลิคอปเตอร์, เครื่องบินปีกคงที่

โหมดการตรวจจับ:

อากาศพื้นดินทะเล

ความกว้างของพัลส์:

20 น

ขนาดเสาอากาศ:

1.2 ม.x 1.2 ม

อุณหภูมิการทํางาน:

-40°C ถึง +60°C

RCs ที่ตรวจพบขั้นต่ำได้:

0.01 m2

การติดตามเป้าหมาย:

ติดตามอัตโนมัติ

มุมตรวจจับ:

360 องศา

พลังงานไฟฟ้า:

AC 220V หรือ DC 24V

ขนาด:

1.5 mx 1.5 mx 1.5 ม.

ประเภทเสาอากาศ:

อาร์เรย์ระนาบ

ช่วงความถี่:

X-band (8-12 GHz)

เน้น:

High Light

เน้น:

ราดาร์ AESA ไฮดงคิง

ราดาร์ต่อต้านเครื่องบินไร้คนขับ

ราดาร์ AESA แบบสแกนอิเล็กทรอนิกส์

ข้อมูลการค้า

จำนวนสั่งซื้อขั้นต่ำ:

เงื่อนไขการชำระเงิน:

L/C,D/A,D/P,T/T,Western Union,MoneyGram

คำอธิบายผลิตภัณฑ์

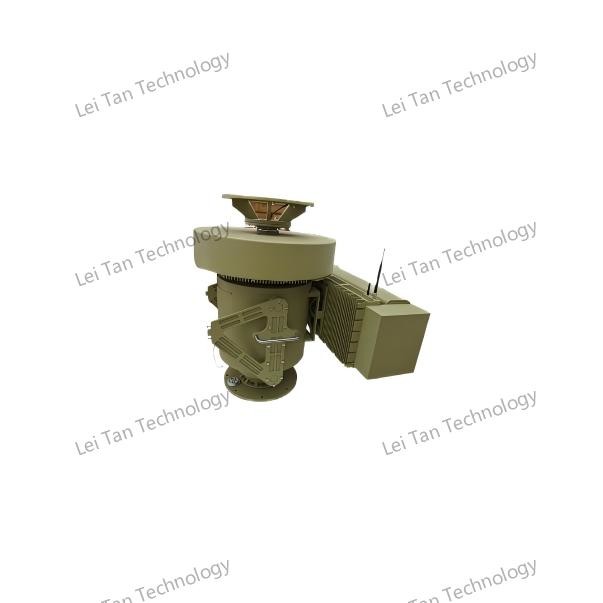

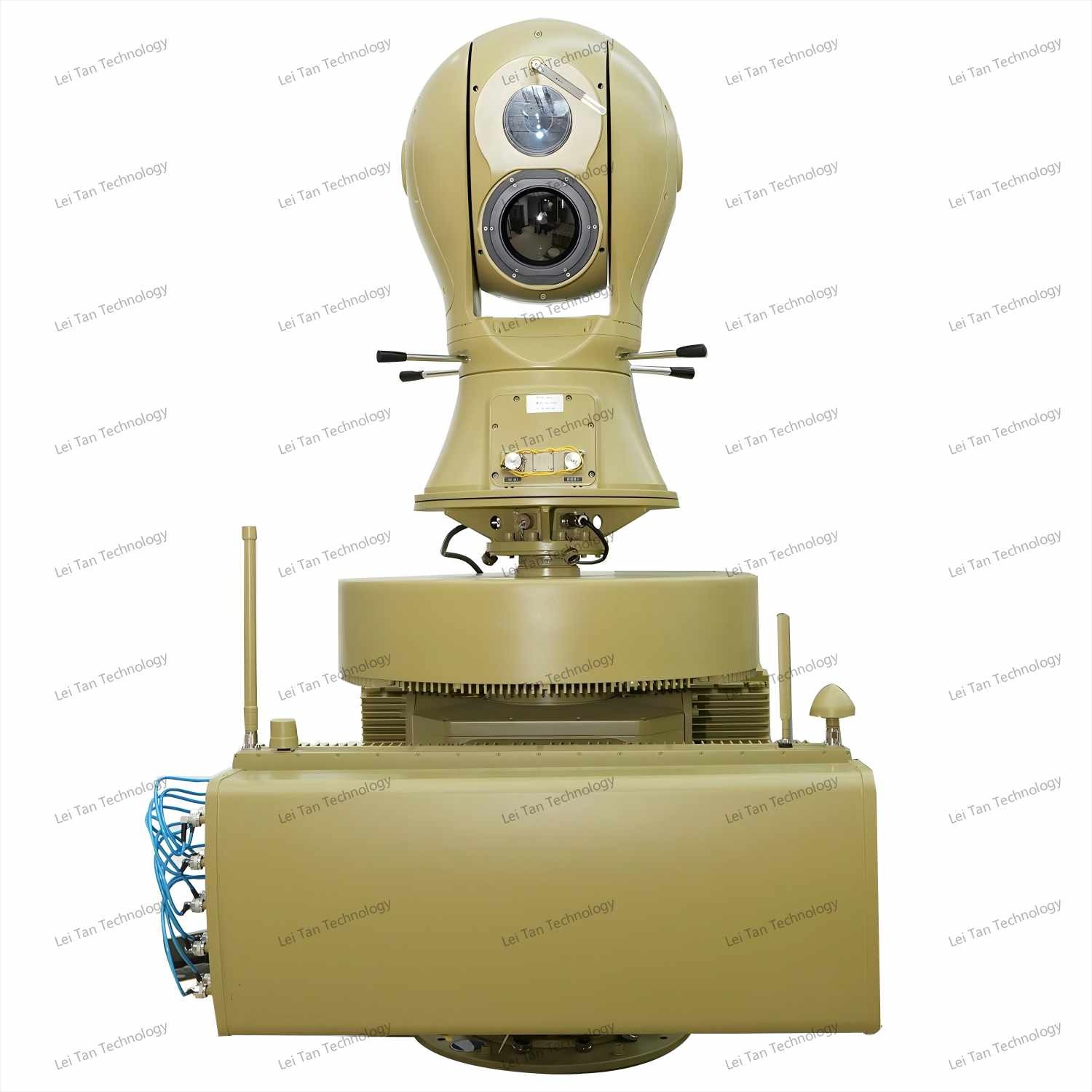

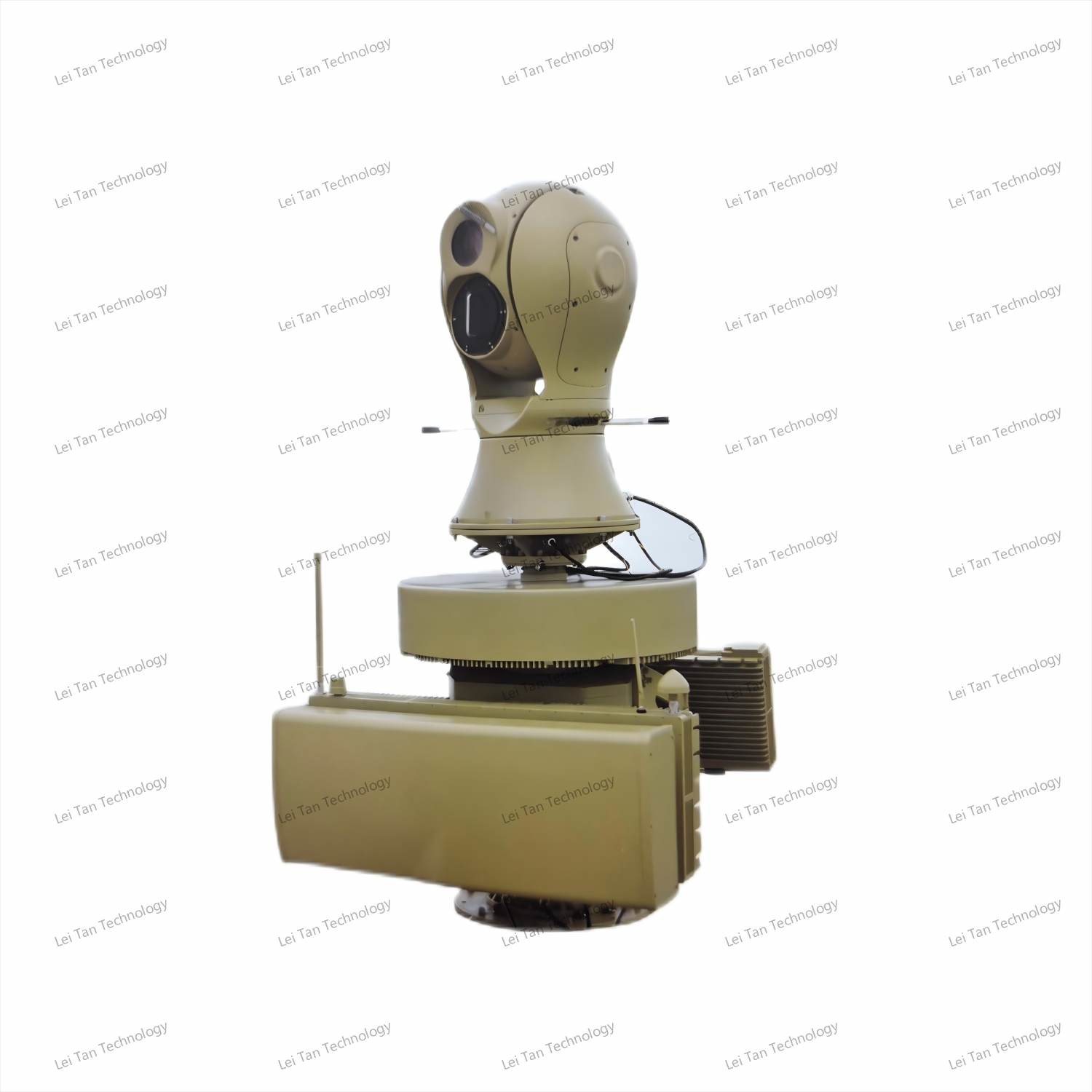

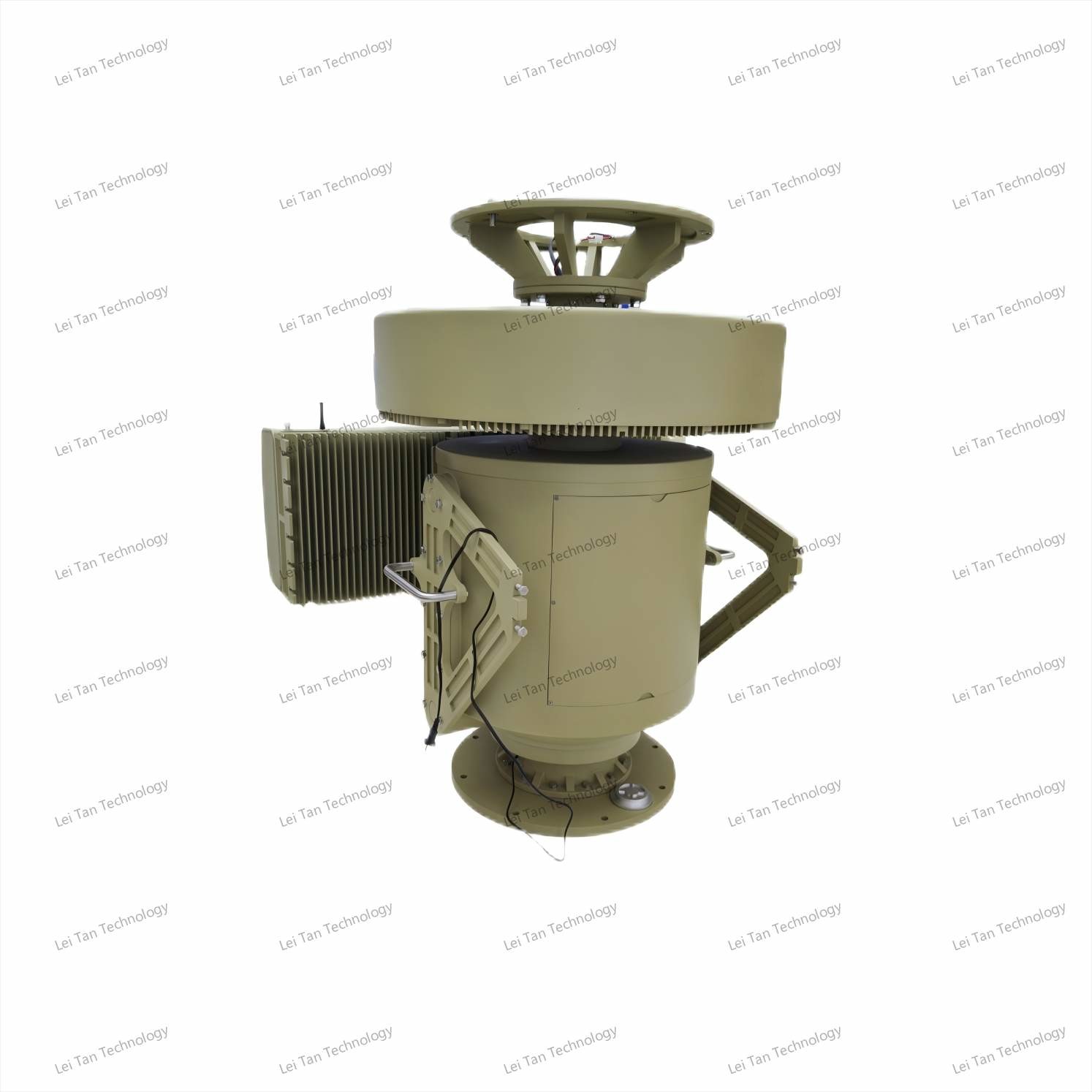

Active Electronically Scanned Array (AESA) เรดาร์การตรวจจับ UAV คอมแพคต์ไฮดงคิง

Ⅰรายละเอียดสินค้า

รีดาร์การตรวจสอบเครื่องบินไร้คนขับ AESA Haidongqing Compact เป็นระบบป้องกันเครื่องบินไร้คนขับรุ่นใหม่และทําให้เครื่องบินขนาดเล็กไร้คนขับ (UAV) ไม่เป็นอันตราย ด้วยความเร็วและความแม่นยําที่ไม่มีคู่แข่งโดยใช้เทคโนโลยีราดาร์เรียงระยะที่ทํางาน ระบบนี้กําจัดข้อจํากัดในการสแกนทางกล ทําให้การควบคุมรังสีอิเล็กทรอนิกส์ได้อย่างรวดเร็ว เพื่อให้มีการครอบคลุม 360 องศาในเวลาจริงออกแบบเพื่อการพกพาและการปรับปรุง, มันเหมาะสําหรับการปกป้องการดําเนินงานแบบเคลื่อนย้าย, สภาพแวดล้อมเมือง, และพื้นที่อากาศที่จํากัด

รวมไปถึงการติดตามสเปคตรัม การติดตามไฟฟ้าและอุปกรณ์ป้องกัน ระบบราดาร์เป็นเครือข่ายป้องกันหลายชั้น ที่สามารถระบุเครื่องบินไร้คนขับขนาดเล็กเพียง 0.01 m2 ในรัศมี 5 กมการออกแบบที่คอมแพคทิกไม่ยอมแพ้การทํางาน: ระบบรักษาความสามารถอย่างแข็งแรงในอุณหภูมิขั้ว (-45 °C ถึง + 65 °C), ลมแรง, และสภาพความชื้นการประกันความน่าเชื่อถือในกรณีการดําเนินงานที่หลากหลาย.

Ⅱลักษณะสินค้า

ราดาร์เรียงระยะที่ทํางาน (AESA):

การสแกนอิเล็กทรอนิกส์: เปลี่ยนการหมุนกลไกด้วยการควบคุมรังสีทันที, ประสบอัตราการอัพเดทของ < 2 วินาทีสําหรับการครอบคลุม 360 °

การติดตามเป้าหมายหลายตัว: ติดตามเป้าหมายสูงสุด 200 ตัวพร้อมกัน รวมถึงเครื่องบินไร้คนขับที่มีความสูงต่ํา ขับช้า และเครื่องบินขนาดเล็ก (LSS)

ความละเอียดสูง: ให้ความแม่นยํามุม ≤1° ในระยะ 5 กิโลเมตร และความแม่นยําการตั้งตําแหน่ง 0.005° สําหรับการติดตามที่ได้รับการสนับสนุนจากเซอร์โว

การออกแบบแบบคอมแพคต์และโมดูล:

น้ําหนักเบา: น้อยกว่า 30% และเบากว่าระบบประเพณี โดยมีขนาด 850 mm × 850 mm × 1700 mm และน้ําหนัก 250 kg

ป้องกัน IP65: กันฝุ่นและกันน้ําสําหรับการใช้งานภายนอก

อัจฉริยะที่ขับเคลื่อนด้วย AI

16 TOPS Embedded Processor: วางหมวดหมู่ UAVs นก และยานยนต์ในขณะที่กรองสัญญาณเตือนเท็จ (เช่นใบไม้, อุปสรรคอากาศ)

การปรับปรุงมาตรการต่อต้าน: เลือกแบบอัตโนมัติ รูปแบบการยับยั้ง/หลอกลวงขึ้นอยู่กับระดับภัยคุกคามและประเภทของ UAV

การผสมผสานหลายเซนเซอร์

สเปคตรัม + ราดาร์ + อิเล็กทรออปติกัล: รวมการตรวจจับอาร์เอฟ, การวิเคราะห์ส่วนข้ามราดาร์ (RCS) และการยืนยันทางสายตาสําหรับอัตราการเตือนเท็จ < 5%

GNSS Spoofing: ทําให้สัญญาณของ GPS, GLONASS, Galileo และ BeiDou ตกปลา เพื่อทําให้เครื่องบินไร้คนขับผิดทาง

ประสิทธิภาพพลังงาน:

โหมดพลังงานต่ํา: ใช้ ≤550W ในโหมดการเฝ้าระวัง; ≤1950W ระหว่างมาตรการตอบสนองที่ทํางาน

Ⅲ. ฟังก์ชันสินค้า

การควบคุมทางไกล	รองรับฟังก์ชันเปิด /ปิดทางไกล
ข้อมูลผลิต	สามารถรับข้อมูล เช่น ระยะห่าง ความเร็ว และมุมของวัตถุที่ตรวจจับได้
การติดตามหลายเป้าหมาย	รองรับกลยุทธ์การสลับการติดตามหลายเป้าหมาย; สามารถติดตามเส้นทางของเป้าหมายหลายตัวในเวลาจริง
การประมวลผลฟิวชั่นเป้าหมาย	รองรับการประมวลผลการรวมข้อมูลจากเซ็นเซอร์หลายตัว การจัดการโซน: ยอมให้มีการตั้งค่าโซนที่ยืดหยุ่นด้วยการตั้งตําแหน่งที่แม่นยําและความสามารถในการกระตุ้นสัญญาณเตือนการบุกรุก
การจัดการเขต	สามารถตั้งโซนได้อย่างยืดหยุ่น ด้วยการตั้งตําแหน่งที่แม่นยํา และสามารถเปิดสัญญาณเตือนการบุกรุกได้
ความสามารถป้องกันการขัดขวาง	มีความสามารถในการปรับออนไลน์ สําหรับความรู้สึกการตรวจจับและระยะความเร็ว รวมถึงความสามารถในการกรองการขัดขวางเส้นทางที่ผิดปกติผ่านการปรับความรู้สึกและฟังก์ชันกรองเส้นทางผิดปกติ, มันสามารถกําจัดสัญญาณเตือนเท็จที่เกิดจากความวุ่นวายได้อย่างมีประสิทธิภาพ
ฟังก์ชันการติดตามออนไลน์	สามารถติดตามสถานะการทํางานและออกสัญญาณเตือนความผิดพลาด นอกจากนี้ยังมีความสามารถในการเตือนเมื่ออุปกรณ์ปิดระบบ
สถานะการติดตามทางไกล	มีความสามารถในการติดตามทางไกล สามารถรายงานสถานะของอุปกรณ์ในเวลาจริง และมีฟังก์ชันเตือนออนไลน์ / ออฟไลน์สําหรับอุปกรณ์
ฟังก์ชันการตรวจสอบตนเองออนไลน์	อุปกรณ์นี้สามารถตรวจสอบตัวเองผ่านระบบออนไลน์ได้
ความสามารถในการประมวลผลที่ปรับตัว	มีความสามารถในการปรับปรุงการจัดการกับความวุ่นวายของเป้าหมายที่เคลื่อนย้าย และปรับปรุงการผังการวุ่นวาย
ฟังก์ชันการเชื่อมโยง	มีฟังก์ชันการเชื่อมโยงราดาร์กับปานไลท์ พร้อมกับการติดตามเป้าหมายและการจับหลักฐาน (โหมดติดตามอัตโนมัติ, โหมดติดตามราดาร์, โหมดติดตามภาพ)
เครือข่ายหลายสถานที่และการกวาดเงา	สามารถเชื่อมต่อกับหลายๆ อุปกรณ์ มีความสามารถในการตรวจจับร่วมกันหลายเว็บ และมีความสามารถในการเติมช่องว่างเมื่อเว็บที่อยู่ใกล้เคียงล้มเหลว

Ⅳ.ปริมาตรสินค้า

ตัวชี้วัดการทํางาน
การตั้งค่าแบบมาตรฐาน	UAD-XTF-PZGLE05 (ราดาร์, สเป็คตรัม, อิเล็กทรรออปติกัล, การยับยั้ง, การหลอกลวง, เครื่องควบคุมและโปรแกรมบริหาร)
ระยะทางการตรวจจับ	≥5KM
ระยะความถี่การตรวจจับ	70 MHz ถึง 6000 MHz หมายเหตุ: ช่วงความถี่อื่น ๆ สามารถปรับแต่งได้
ความถี่ที่หลอกลวง	GPS/GALILEO/GLONASS/เบดู
ระยะห่างที่หลอกลวง	≥1KM
ระยะความถี่การขัดขวาง	5900-6200MHz/5600-5950MHz/5100-5350MHz
	4850-5100MHz/2280-2540MHz/1750-2000MHz
	1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz
ปริมาตรราดาร์	ปริมาตรรายละเอียดดังต่อไปนี้: ปริมาตรการทํางานของโมดูลราดาร์
ปริมาตร optoelectronic	ปริมาตรไฟฟ้าแสงสว่าง ปริมาตรรายละเอียดมีอยู่ในตารางด้านล่าง *4 ปริมาตรการทํางานของโมดูลไฟฟ้าแสงสว่าง
ตัวชี้วัดกล
ความต้านทานลม	10ลมแรง
อุณหภูมิการทํางาน	- 40°C55°C
อุณหภูมิการเก็บรักษา	- 45°C65°C
ระดับการป้องกัน	IP65
ความชื้นในการทํางาน	≤ 95%
อินเตอร์เฟซข้อมูล	RJ45
สายพานไฟฟ้า	โวลเตจ: 220V พลังงาน: ≤550W (โหมดการตรวจจับ) ≤1950W (โหมดการแก้ไข)
น้ําหนัก	250 กิโลกรัม
ขนาด	850mmx850mmx1700mm
ลักษณะของแพลตฟอร์ม	รายการขาวและรายการดํา การตรวจจับในเวลาจริง การติดตามทางออทคอม การแก้ไขด้วยมือ แผนที่ GIS การเก็บข้อมูล การสอบถามเหตุการณ์
ปริมาตรตัวชี้วัดของโมดูลตรวจจับสเปคตรัม
ระยะความถี่การตรวจจับ	20MHz-6GHz
วงศ์รัศมีการตรวจจับ	≥5km
กําหนดระยะทางรัศมี	≥5 กิโลเมตร สามารถจําได้บางยี่ห้อและรุ่น โดรน
มุมการตรวจจับ	360°
ความผิดพลาดความแม่นยําของการวัดมุม (รากเฉลี่ยสี่เหลี่ยม)	ระยะทาง 5 กิโลเมตรหรือมากกว่า ≤ 1°
ความสูงการตรวจสอบขั้นต่ํา	<0m
ปริมาตรของตัวชี้วัดโมดูลการขัดขวาง
ระยะความถี่การขัดขวาง	5900-6200MHz
	5600-5950MHz
	5100-5350MHz
	4850-5100MHz
	2280-2540MHz
	1750-2000MHz
	1100-1400MHz
	850-1050MHz
	720-950MHz
	410-520MHz
สายพานไฟฟ้า	50W
ระยะทางการแทรกแซง	3 กิโลเมตร
ปริมาตรของโมดูลราดาร์
ระบบการทํางาน	ระบบเรียงแบบระยะ (การสแกน azimuth + การสแกนระยะความสูง)
ระยะความถี่ในการทํางาน	Xband
พลังการตรวจจับที่มีประสิทธิภาพ	≥5.0KM ((UAV)
	≥8.0KM ((คนเดิน)
	≥10.0KM ((ยานยนต์)
	≥5.0KM ((เรือ)
ความเร็วการตรวจสอบ	0.5m/s-83m/s
ความแม่นยํา azimuth	≤0.3° ((ค้นหา);≤0.3° ((ทาง)
ความแม่นยําของความสูง	≤1.0° ((ค้นหา);≤0.5° ((ทาง)
อัตราข้อมูล	≤ 5s/วงกลม
ปริมาตรดัชนีโมดูลอปโตอีเลคทรอนิกส์
ระยะทางการทํางาน	ในกรณีที่ความเห็นในอากาศ ≥ 20km, ความชื้น ≤ 50% RH, และความแตกต่างของอุณหภูมิ> 6K, ระยะทางการตรวจจับแสงที่มองเห็น ≥ 5000m, ระยะทางการติดตาม ≥ 4000m, ระยะทางการจําแนก ≥ 3000m สําหรับ 03m × 0.3m เป้าหมายเครื่องบินไร้คนขับ; ระยะทางการตรวจจับภาพความร้อน ≥ 1500m ระยะทางการติดตาม ≥ 1000m ระยะทางการจํานน ≥ 1000m
